Вентилятор осевой ВО 06-300-3,15/1500 об/мин/0,18 кВт
Осевые вентиляторы рассчитаны на использование в отопительных и вентиляционных системах зданий и различного назначения сооружений. Они устанавливаются в охладительные, сварочные установки, градирни, покрасочные камеры, сушильные шкафы. Использовать вентиляторы вместе с установками, способными нагреть взрывоопасные вещества, содержащиеся в воздухе, до их воспламенения запрещается.
Осевые вентиляторы этого типа рассчитаны на эксплуатацию в климатических условиях У и Т при температуре от -40 до +40-45 градусов 2-й и 3-й категорий размещения. Могут использоваться в сейсмоопасных зонах.
Варианты изготовления
Индекс |
назначение и материалы |
|
Общепромышленное исполнение, материал - углеродистая сталь |
В(В1) |
Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
ВК3 (В2) |
Взрывозащищенное исполнение, материал – алюминиевые сплавы |
Допустима замена обозначения «В» - взрывозащищенное, на «Р» согласно маркировке взрывозащиты оборудования указанного в Разрешении на применение № РРС 00-043785 и Приложению к Сертификату соответствия № РОСС RU.МН04.В00781.
Конструктивные особенности и варианты исполнения
ВО 06-300 – осевой вентилятор низкого давления и одностороннего всасывания. Конструкция состоит из цилиндрического корпуса, рамы, рабочего колеса, асинхронного электродвигателя (типа АИР или АИМ), оснащен защитной решеткой. Рабочее колесо (крыльчатка) в устройствах от завода «Вентилятор» имеет не сварную, а клепаную конструкцию, обычно правого вращения. Количество лопаток в нем зависит от типоразмера осевого вентилятора. Устройства могут устанавливаться в оконные проемы либо в стену. Вентилятор осевой ВО 06-300 входит в агрегат отопительный АО-2.
Варианты исполнения в зависимости от материалов изготовления: углеродистая сталь (ВО общего назначения), алюминиевые сплавы и разнородные металлы (коррозионностойкие, взрывозащищенные ВО).
Преимуществами осевых вентиляторов ВО 06-300 можно назвать простоту конструкции, надежность в эксплуатации, высокий КПД при достаточно низком энергопотреблении. По умолчанию осевые вентиляторы ВО 06-300 производства Санкт-Петербургского завода «Вентилятор» выпускаются без ног (без основания), это удешевляет их стоимость, делая устройства доступнее для потребителя. По желанию заказчика вентилятор может быть изготовлен с ногами.
Вентиляторы осевые ВО 06-300 изготавливаются из углеродистой стали. Рабочий орган осевого вентилятора рабочее колесо с 3, 5 или 6 лопатками (лопостями). При работе поток воздуха проходит вдоль оси вентилятора за что он и получил название осевого вентилятора. За счёт простоты исполнения и низкой электропотребляемости, осевые вентиляторы являются наиболее распространёнными и востебованными среди других.
Производительность (м3/час) | 1300-1750 |
---|---|
Мощность (Ват) | 180 |
Вес (кг) | 11,5 |
Размер:
Номер |
D, |
D1, |
D2, |
D3, |
Н, |
С, |
С1, |
С2, |
L mах, |
B, |
h, |
d, |
d2, |
n |
Кол-во |
3,15 |
306 |
315 |
337 |
355 |
- |
- |
- |
- |
280 |
230 |
- |
8 |
- |
8 |
5 |
3,5 |
342 |
350 |
373 |
393 |
- |
- |
- |
- |
285 |
230 |
- |
8 |
... |
8 |
5 |
4 |
400 |
410 |
430 |
450 |
480 |
395 |
295 |
270 |
310 |
235 |
255 |
8 |
13 |
8 |
6 (пластик) |
5 |
500 |
512 |
532 |
552 |
591 |
450 |
330 |
270 |
365 |
235 |
315 |
8 |
13 |
8 |
6 |
6,3 |
630 |
645 |
667 |
685 |
723 |
540 |
440 |
270 |
425 |
235 |
380 |
8 |
13 |
8 |
6 |
8 |
800 |
820 |
840 |
860 |
930 |
700 |
670 |
215 |
595 |
275 |
500 |
10 |
16 |
10 |
3 |
10 |
1000 |
1024 |
1060 |
1088 |
1139 |
946 |
900 |
330 |
575 |
400 |
595 |
10 |
16 |
10 |
5 |
12,5 |
1250 |
1278 |
1317 |
1345 |
1393 |
1146 |
1100 |
400 |
615 |
500 |
720 |
12 |
18 |
12 |
5 |
Характеристики:
№ вентилятора | Типоразмер двигателя | Мощность двигателя, кВт | Частота вращения, мин-1 | Производи-тельность 10³, м³/час | Полное давление, Па | Масса, кг |
3,15 | АИР56В4 | 0,18 | 1500 | 1,3-1,75 | 42-36 | 11,5 |
4 | АИР56А4 | 0,12 | 1500 | 2,0-3,2 | 90-25 | 13,5 |
АИР63А4 | 0,25 | 1500 | 2,0-3,2 | 90-25 | 15,5 | |
АИР71А2 | 0,75 | 3000 | 5,4-8,1 | 365-230 | 18,5 | |
5 | АИР63В4 | 0,37 | 1500 | 4,8-7,1 | 128-62 | 20,5 |
АИР71А4 | 0,55 | 1500 | 4,8-7,1 | 128-62 | 22,5 | |
6,3 | АИР80А4 | 1,1 | 1500 | 9,6-15,0 | 213-110 | 34,5 |
АИР80А6 | 0,75 | 1000 | 6,4-10,5 | 96-50 | 35 | |
8 | 4АМ80А6 | 0,75 | 920 | 13,9-18,3 | 121-81 | 60 |
4АМ100S4 | 3 | 1420 | 21,4-28,2 | 296-1293 | 75 | |
10 | 4АМ112МА6 | 3 | 950 | 28,0-36,9 | 207-136 | 105,5 |
12,5 | 4АМ132S8 | 4 | 720 | 41,4-54,5 | 186-122 | 214,5 |

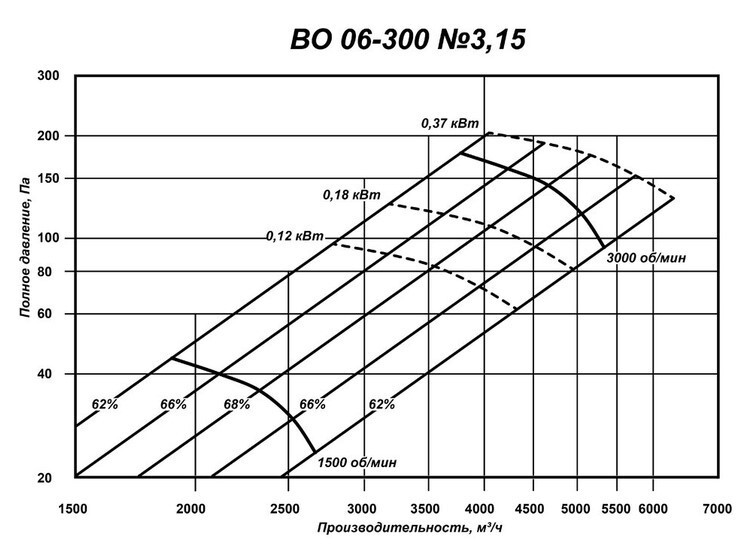

Аэродинамические характеристики:
Акустические характеристики:
ВО | n, | Значение Lрi, дБ в октавных полосах fi, Гц | LрA, | |||||||
06-300 | об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | дБА |
№4 | 1500 | 78 | 85 | 76 | 73 | 70 | 65 | 59 | 53 | 76 |
3000 | 92 | 99 | 95 | 93 | 91 | 86 | 80 | 72 | 96 | |
№5 | 1500 | 86 | 93 | 84 | 81 | 78 | 73 | 67 | 61 | 84 |
№6,3 | 1000 | 82,5 | 83 | 85 | 85 | 81 | 75 | 68 | 61 | 90 |
1500 | 94 | 101 | 92 | 89 | 86 | 81 | 75 | 69 | 92 | |
№8 | 1000 | 92 | 99 | 90 | 87 | 84 | 79 | 73 | 67 | 90 |
1500 | 103 | 110 | 101 | 98 | 95 | 90 | 84 | 78 | 101 | |
№10 | 1000 | 100 | 107 | 98 | 95 | 92 | 87 | 81 | 75 | 98 |
№12,5 | 750 | 100 | 107 | 98 | 95 | 92 | 87 | 81 | 75 | 98 |
1000 | 108 | 115 | 106 | 103 | 100 | 95 | 89 | 83 | 106 |
