Вентилятор низкого давления ВР 80-75 № 2,5 0,12 кВт 1450 об/мин D-колеса/0,9

Радиальные вентиляторы ВР 80-75 №2,5, 0.12 кВт, 1450 об./мин

Вентилятор низкого давления ВР 80-75 № 2,5 0,12 кВт 1450 об/мин D-колеса/0,9 Вентилятор низкого давления ВР 80-75 № 2,5 0,12 кВт 1450 об/мин D-колеса/0,9 Вентилятор низкого давления ВР 80-75 № 2,5 0,12 кВт 1450 об/мин D-колеса/0,9 Вентилятор низкого давления ВР 80-75 № 2,5 0,12 кВт 1450 об/мин D-колеса/0,9 Вентилятор низкого давления ВР 80-75 № 2,5 0,12 кВт 1450 об/мин D-колеса/0,9
Вентилятор низкого давления ВР 80-75 № 2,5 0,12 кВт 1450 об/мин D-колеса/0,9 Вентилятор низкого давления ВР 80-75 № 2,5 0,12 кВт 1450 об/мин D-колеса/0,9 Вентилятор низкого давления ВР 80-75 № 2,5 0,12 кВт 1450 об/мин D-колеса/0,9 Вентилятор низкого давления ВР 80-75 № 2,5 0,12 кВт 1450 об/мин D-колеса/0,9 Вентилятор низкого давления ВР 80-75 № 2,5 0,12 кВт 1450 об/мин D-колеса/0,9
Рейтинг:
Производитель:
Россия
Мощность (Ват):
120
Частота вращения,об/мин:
1450
Полное давление,Па:
137-55
Вес (кг):
22
Диаметр колеса:
0,9
Тип электродвигателя:
56А4
Радиальный вентилятор низкого давления ВР 80-75 (Вр 86-77)
  • Описание
  • Технические характеристики
  • Габаритные характеристики
  • Аэродинамические характеристики
  • Акустические характеристики

Вентилятор радиальный низкого давления ВР 80-75 или ВР 86-77  применяется в системе общепромышленной вентиляции для организации вытяжки в зданиях и сооружениях бытового и промышленного назначения.

Корпус вентилятора изготавливается из оцинкованной стали различной толщины зависящей от размера вентилятора. Размерный ряд обозначается номерами и начинается с №2.5, эта цифра соответствует диаметру 250мм. и так далее в соответствии с стандартами вентиляции - №3,15 - 315мм ; №4 - 400мм; №5 - 500мм; №6,3 - 630мм; №8 - 800мм; №10 - 1000мм; 12,5 - 1250мм.

Дальше корпус закрепляется на стальную раму под различным углом, это нужно уточнять до размещения заказа в производство, градус расположения корпуса на раме в дальнейшем существенно облегчит монтаж. Стандартно корпус закрепляется с градусом 0. Так же при выборе вентилятора нужно учитывать сторону "всасывания" она бывает правая и левая.

После установки корпуса на раму, подбирается по мощности и устанавливается асинхронный двигатель. Мощность двигателя начинается от 0,25кВт и напряжением 380в.

Крыльчатка изготавливается из чёрнолистовой стали и состоит из 12 лопаток приваренных под определённым градусом.

Часто можно услышать иные названия радиального вентилятора, такие как "улитка", "ракушка" или центробежный вентилятор.





Технические характеристики ВР 80-75 №2,5 Исполнение 1

Электродвигатель Параметры в рабочей зоне Виброизоляторы
Относительный диаметр колеса  Частота вращения, об/мин Установленная мощность, кВт Тип электродвигателя Производительность,
1000 х м3/ч		 Полное давление, Па Масса*, кг Марка Количество в комплекте
0,9  1450 0,12 56А4 0,37 – 0,88 137 – 55 22 ДО-38 4
2900 0,37 63А2 0,75 – 1,77 540 – 230 22
0,95  1450 0,12 56А4 0,53 – 0,91 160 – 82 22
2900 0,55 63А2 1,05 – 1,82 640 – 330 22
1  1450 0,12 56А4 0,48 – 0,98 193 – 96 23
2900 0,55 63А2 0,96 – 1,97 740 – 380 25
1,05  1450 0,12 56А4 0,52 – 1,1 230 – 103 23
2900 0,75 71А2 1,02 – 2,25 900 – 425 27
1,1  1450 0,12 56А4 0,56 – 1,12 260 – 121 24
2900 0,75 71А2 1,1 – 2,25 1020 – 480 27

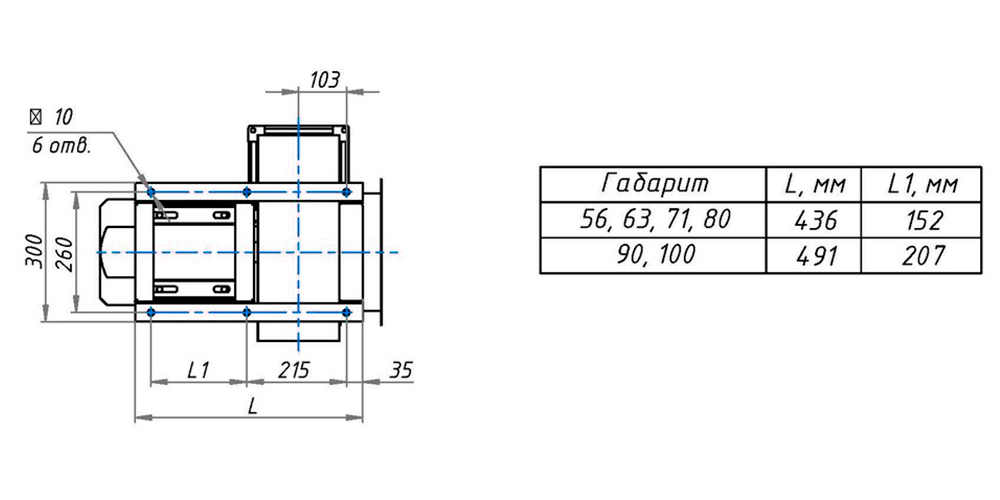

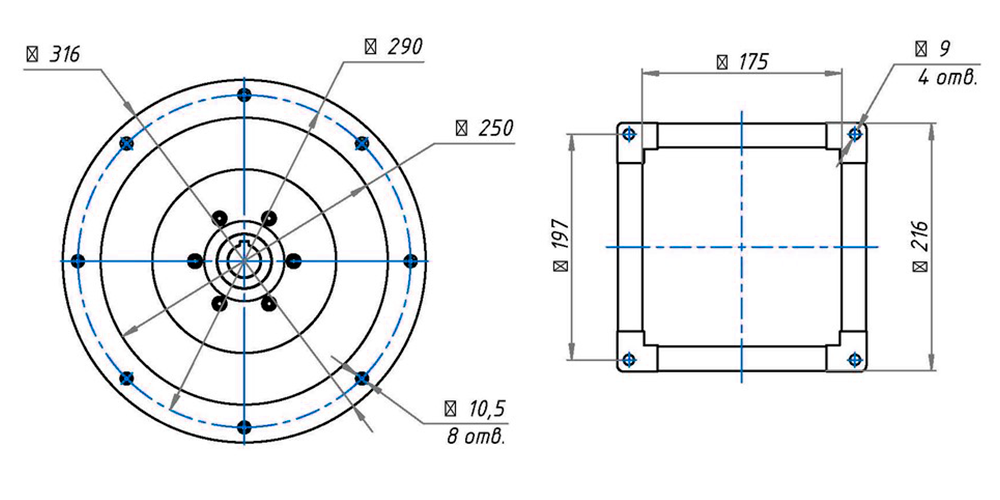

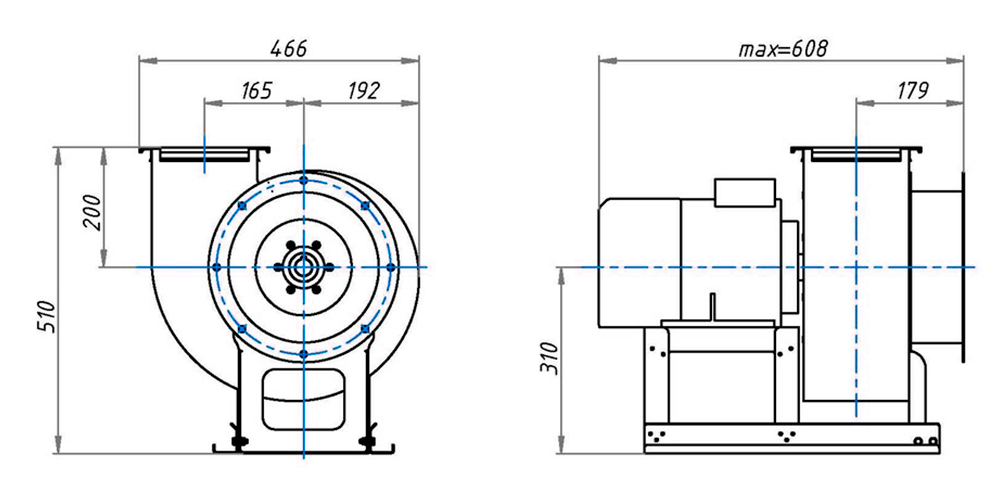

Общие габаритные размеры ВР 80-75 №2,5 Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВЦ 14-46 №2, Исполнение 1Габаритные и присоединительные размеры радиального вентилятора ВЦ 14-46 №2, Исполнение 1Габаритные и присоединительные размеры радиального вентилятора ВЦ 14-46 №2, Исполнение 1Габаритные и присоединительные размеры радиального вентилятора ВЦ 14-46 №2, Исполнение 1



А, мм D, мм D1, мм F1, мм F2, мм F3, мм F4, мм F5, мм F6, мм H, мм Lmax, мм L, мм L1, мм L2, мм L3, мм L4, мм
162 257 292 175 175 --- --- 197 197 320 521 165 265 32 --- ---



L5, мм S, мм S1, мм S2, мм d, мм d1, мм d2, мм f1, мм f2, мм h, мм nотв., шт n1отв., шт n2отв., шт n3отв., шт n4отв., шт
--- 220 --- --- 10,5 8 12 --- --- 198 8 4 --- --- 4

Радиальный вентилятор ВЦ 14-46 №2,0

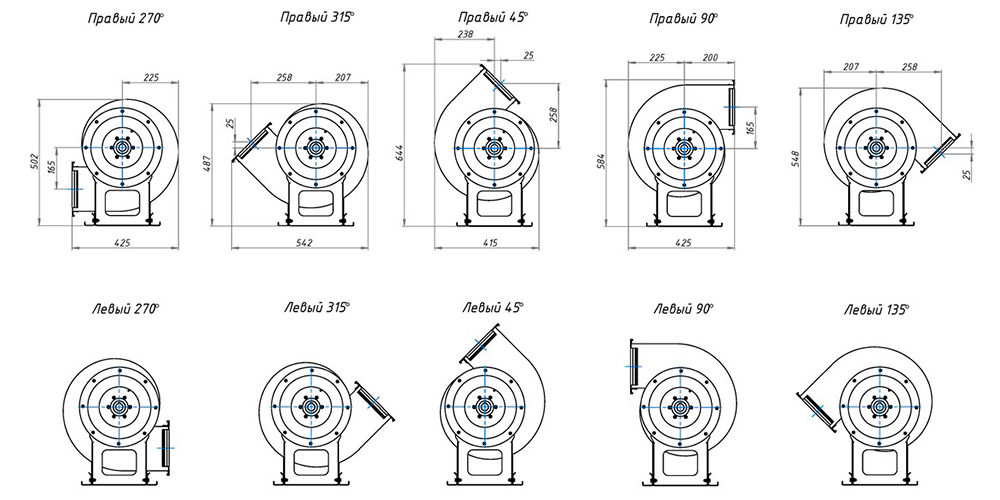

Габаритные размеры (в мм), зависящие от поворота корпуса

ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
458 189 518 198 410 174 650 330 419 221 590 270
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
535 205 556 236 419 198 510 190 536 331 495 175
Аэродинамические характеристики ВР 80-75 № 2,5 Исполнение 1

Аэродинамические характеристики радиального вентилятора ВР 80-75 № 2,5 Исполнение 1    Аэродинамические характеристики радиального вентилятора ВР 80-75 № 2,5 Исполнение 1



Аэродинамические характеристики радиального вентилятора ВР 80-75 № 2,5 Исполнение 1       Аэродинамические характеристики радиального вентилятора ВР 80-75 № 2,5 Исполнение 1



Аэродинамические характеристики радиального вентилятора ВР 80-75 № 2,5 Исполнение 1





Акустические характеристики вентиляторов ВР 80-75 №2,5 Исполнение 1

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

Номер
вентилятора		 Частота вращения,
об/мин.		 Значение Lpi в октавных полосах f, Гц LpA, дБА
63 125 250 500 1000 2000 4000 8000
ВР 80-75 № 2,5 1500 58 61 69 62 60 63 50 41 67
3000 72 73 76 84 77 75 73 65 84
