Вентилятор радиальный низкого давления ВР 80-75 или ВР 86-77 применяется в системе общепромышленной вентиляции для организации вытяжки в зданиях и сооружениях бытового и промышленного назначения.
Корпус вентилятора изготавливается из оцинкованной стали различной толщины зависящей от размера вентилятора. Размерный ряд обозначается номерами и начинается с №2.5, эта цифра соответствует диаметру 250мм и так далее в соответствии со стандартами вентиляции - №3,15 - 315мм; №4 - 400мм; №5 - 500мм; №6,3 - 630мм; №8 - 800мм; №10 - 1000мм; 12,5 - 1250мм.
Дальше корпус закрепляется на стальную раму под различным углом, это нужно уточнять до размещения заказа в производство, градус расположения корпуса на раме в дальнейшем существенно облегчит монтаж. Стандартно корпус закрепляется с градусом 0. Так же при выборе вентилятора нужно учитывать сторону "всасывания" она бывает правая и левая.
После установки корпуса на раму, подбирается по мощности и устанавливается асинхронный двигатель. Мощность двигателя начинается от 0,25кВт и напряжением 380в.
Крыльчатка изготавливается из чёрнолистовой стали и состоит из 12 лопаток приваренных под определённым градусом.
Часто можно услышать иные названия радиального вентилятора, такие как "улитка", "ракушка" или центробежный вентилятор.
Технические характеристики ВР 80-75 №8 Исполнение 1
| Относительный диаметр колеса |
Электродвигатель |
Параметры в рабочей зоне |
Масса*, кг |
Виброизоляторы |
| Частота вращения, об/мин |
Установленная мощность, кВт |
Тип электродвигателя |
Производительность,
1000 х м3/ч |
Полное давление, Па |
Марка |
Количество в комплекте |
| 0,9 |
960 |
4,0 |
112МВ6 |
8,1-19,0 |
700-275 |
250 |
ДО-42 |
5 |
| 960 |
5,5 |
132S6 |
11,6-19,9 |
840-435 |
270 |
| 0,95 |
725 |
2,2 |
112МА8 |
8,2-15,3 |
520-380 |
254 |
| 960 |
5,5 |
132S6 |
11,1-21,6 |
990-640 |
277 |
| 1 |
1450 |
18,5 |
160М4 |
17,1-32,4 |
2150-1400 |
312 |
| 725 |
3,0 |
112МВ8 |
8,8-16,0 |
660-310 |
280 |
| 1,05 |
960 |
7,5 |
132М6 |
11,6-24,5 |
1180-540 |
293 |
| 725 |
4,0 |
132S8 |
8,9-18,2 |
780-360 |
325 |
| 1,1 |
960 |
7,5 |
132М6 |
11,8-17,8 |
1350-1100 |
330 |

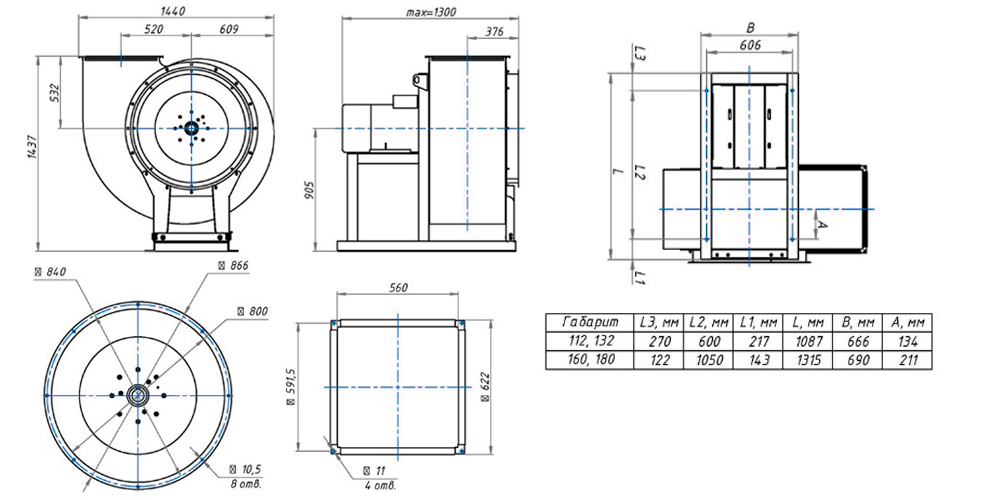

Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 № 8,0 Исполнение 1

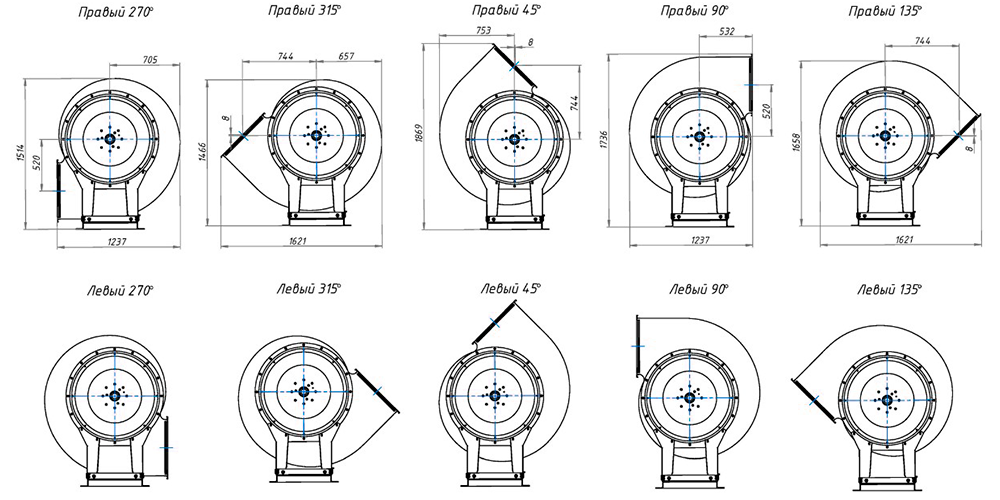

Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 № 8,0 Исполнение 1, зависящие от положения корпуса
Аэродинамические характеристики ВР 80-75 №8 Исполнение 1
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Акустические характеристики ВР 80-75 №8 Исполнение 1
| Значение Lpi в октавных полосах f, Гц |
| Частота вращения, об/мин |
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
Lpa, дБА |
| 1000 |
89 |
91 |
99 |
92 |
90 |
88 |
80 |
71 |
96 |
