Вентилятор радиальный низкого давления ВР 80-75 или ВР 86-77 применяется в системе общепромышленной вентиляции для организации вытяжки в зданиях и сооружениях бытового и промышленного назначения.
Корпус вентилятора изготавливается из оцинкованной стали различной толщины зависящей от размера вентилятора. Размерный ряд обозначается номерами и начинается с №2.5, эта цифра соответствует диаметру 250мм и так далее в соответствии со стандартами вентиляции - №3,15 - 315мм; №4 - 400мм; №5 - 500мм; №6,3 - 630мм; №8 - 800мм; №10 - 1000мм; 12,5 - 1250мм.
Дальше корпус закрепляется на стальную раму под различным углом, это нужно уточнять до размещения заказа в производство, градус расположения корпуса на раме в дальнейшем существенно облегчит монтаж. Стандартно корпус закрепляется с градусом 0. Так же при выборе вентилятора нужно учитывать сторону "всасывания" она бывает правая и левая.
После установки корпуса на раму, подбирается по мощности и устанавливается асинхронный двигатель. Мощность двигателя начинается от 0,25кВт и напряжением 380в.
Крыльчатка изготавливается из чёрнолистовой стали и состоит из 12 лопаток приваренных под определённым градусом.
Часто можно услышать иные названия радиального вентилятора, такие как "улитка", "ракушка" или центробежный вентилятор.
Технические характеристики ВР 80-75 №4 Исполнение 1
| Электродвигатель |
Параметры в рабочей зоне |
Виброизоляторы |
| Относительный диаметр колеса |
Частота вращения, об/мин |
Установленная мощность, кВт |
Тип электродвигателя |
Производительность,
1000 х м3/ч |
Полное давление, Па |
Масса*, кг |
Марка |
Количество в комплекте |
| 0,9 |
960 |
0,18 |
63А6 |
1,03-2,4 |
167-68 |
52,1 |
ДО-39 |
4 |
| 1450 |
0,55 |
71А4 |
1,55-3,58 |
375-155 |
52 |
| 0,95 |
960 |
0,18 |
63А6 |
1,43-2,5 |
205-105 |
51,5 |
| 1450 |
0,55 |
71А4 |
2,2-3,75 |
460-240 |
52,5 |
| 1 |
960 |
0,25 |
63В6 |
1,25-2,95 |
230-130 |
51,5 |
| 1450 |
0,75 |
71В4 |
1,85-4,3 |
520-290 |
54,8 |
| 2900 |
5,5 |
100L2 |
3,8-8,8 |
2100-1190 |
72,2 |
| 1,05 |
960 |
0,37 |
71А6 |
1,5-3,0 |
280-130 |
51,5 |
| 1450 |
1,1 |
80А4 |
2,2-4,5 |
610-300 |
54,8 |
| 2900 |
7,5 |
112М2 |
4,3-9,1 |
2500-1250 |
89,9 |
| 1,1 |
960 |
0,37 |
71А6 |
1,45-3,1 |
325-175 |
50,1 |
| 1450 |
1,1 |
80А4 |
2,2-4,6 |
750-350 |
54,8 |
| 2900 |
7,5 |
112М2 |
4,4-9,2 |
2950-1400 |
89,8 |
*При изменении типа двигателя масса может меняться

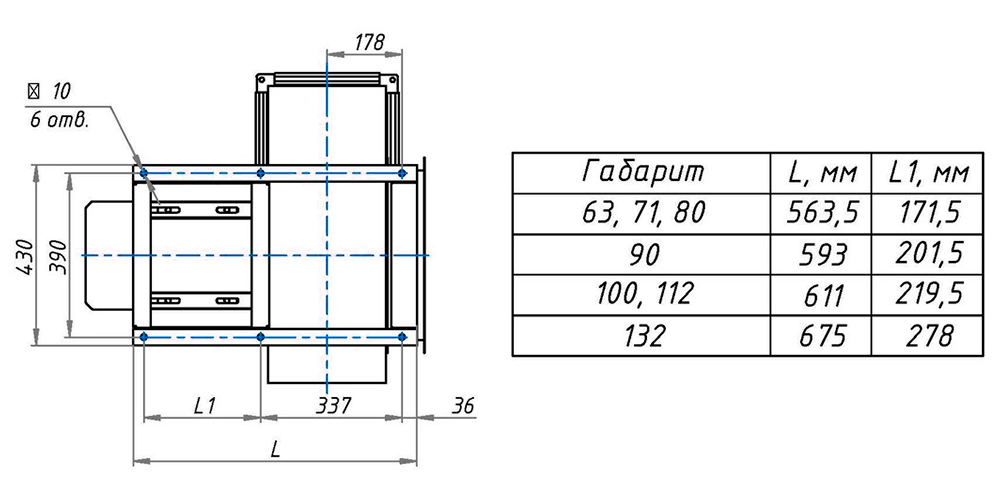

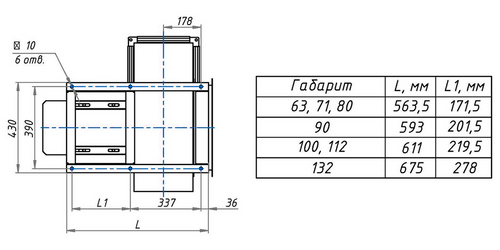

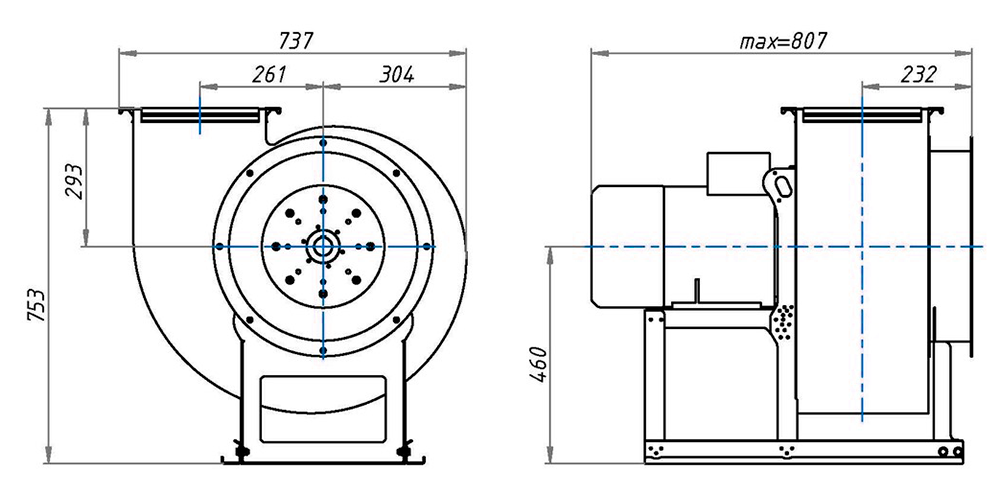

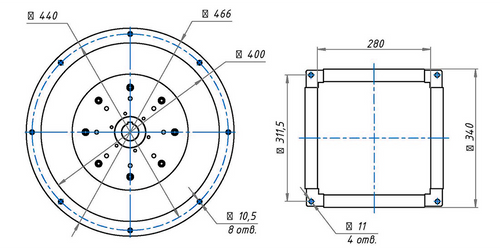

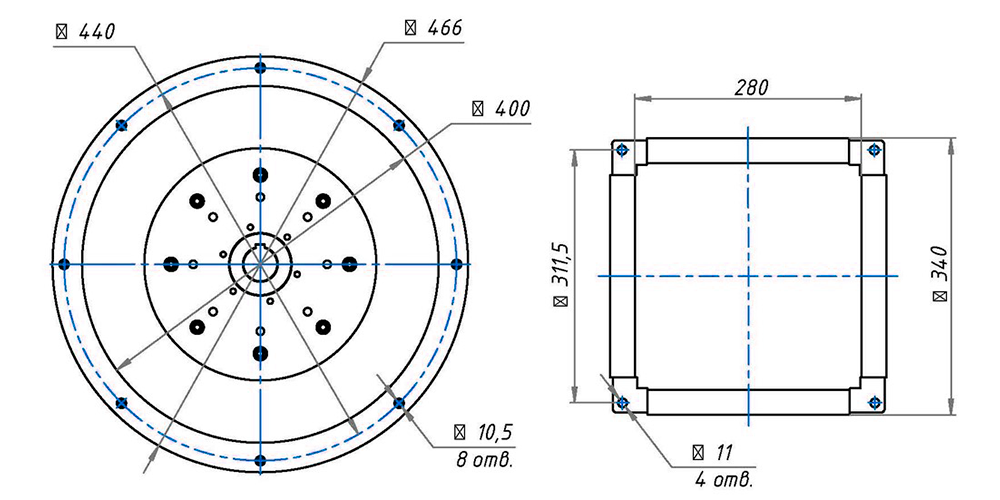

Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 № 4,0 Исполнение 1

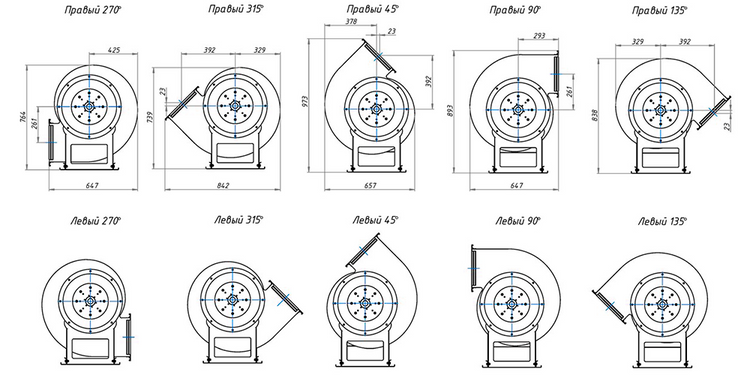

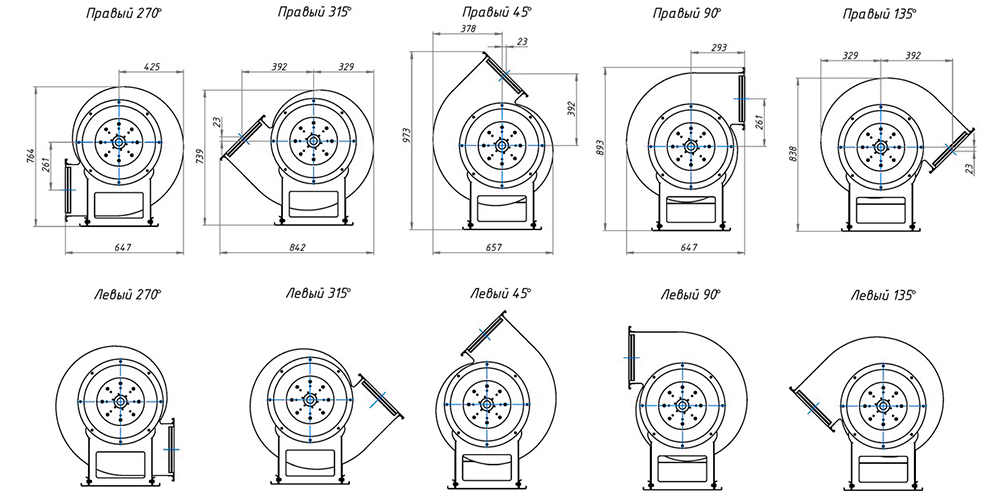

Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 № 4,0 Исполнение 1, зависящие от положения корпуса
Аэродинамические характеристики ВР 80-75 №4 Исполнение 1
Акустические характеристики вентиляторов ВР 80-75 №4 Исполнение 1
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Номер
вентилятора |
Частота вращения,
об/мин. |
Значение Lpi в октавных полосах f, Гц |
LpA, дБА |
| 63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
| ВР 80-75 №4 |
1500 |
66 |
68 |
76 |
69 |
67 |
65 |
57 |
48 |
74 |
| 3000 |
79 |
81 |
84 |
92 |
85 |
83 |
81 |
73 |
92 |
