Микропроцессорные шаговые регуляторы предназначены для управления мощностью обогрева в системах вентиляции. Входным сигналом служит напряжение 0-10в. поступаещее от управляющего контроллера. Регулирование мощности происходит за счёт последовательного подключения ступеней мощности нагревателя. Переключение нагрузки осуществляется с помощью релейных выходов. В регуляторах предусмотрен аналоговый выход для плавного управления нагрузкой.
При нажатии кнопки S1 подается питание 220 В на катушку магнитного пускателя КМ1. Магнитный пускатель включается и на вентилятор подается питание 380 В. Дополнительные контакты 21 и 22 магнитного пускателя замыкаются и на контакты 5 и 6 терморегулятора подается сигнал о включении вентилятора. По этому сигналу терморегулятор переходит в рабочий режим. При включении автоматического выключателя Q2 подается питание на БРМ25 (БРМ40)380 В и на вход реле шагового регулятора TT-S6 220 В.
В рабочем режиме терморегулятор осуществляет регулирование температуры приточного воздуха непрерывно считывая данные с датчика температуры ТЕ1.Терморегулятор управляет временем включения ТЭНов электрического калорифера, поддерживая заданную температуру воздуха, управляя БРМ25 (БРМ40) при помощи выходного сигнала +5 В. Этот сигнал подается с 7 клеммы терморегулятора. При недостаточной мощности будут подключатся последовательно дополнительные группы мощности при помощи шагового регулятора TT-S6.
Входным сигналом служит напряжение 0-10 В от терморегулятора Klimat 102. Этот сигнал подается с 2 клеммы терморегулятора. В регуляторе TT-S6 предусмотрен аналоговый выход для плавного управления нагрузкой (клемма 8 TT-S6). Регулятор TT-S6 через релейные выходы (клеммы 10-16 TT-S6) будет последовательно подавать напряжение 220 В на катушки магнитного пускателя КМ2 - КМ7. При замыкании магнитных пускателей КМ2 - КМ7 подается последовательно питание 380 В с 2 по 7 группу мощности нагревателя. При нажатии кнопки S2 магнитный пускатель КМ1 выключается, двигатель вентилятора останавливается и терморегулятор переходит в режим останов. Автоматический выключатель Q1 защищает двигатель вентилятора от токов перегрузки и от короткого замыкания. Автоматический выключатель Q2 защищает электрический канальный нагреватель.
Для правильной работы системы на регуляторе TT-S6 нужно выставить количество ступеней соответствующую количеству подключенных групп мощности.

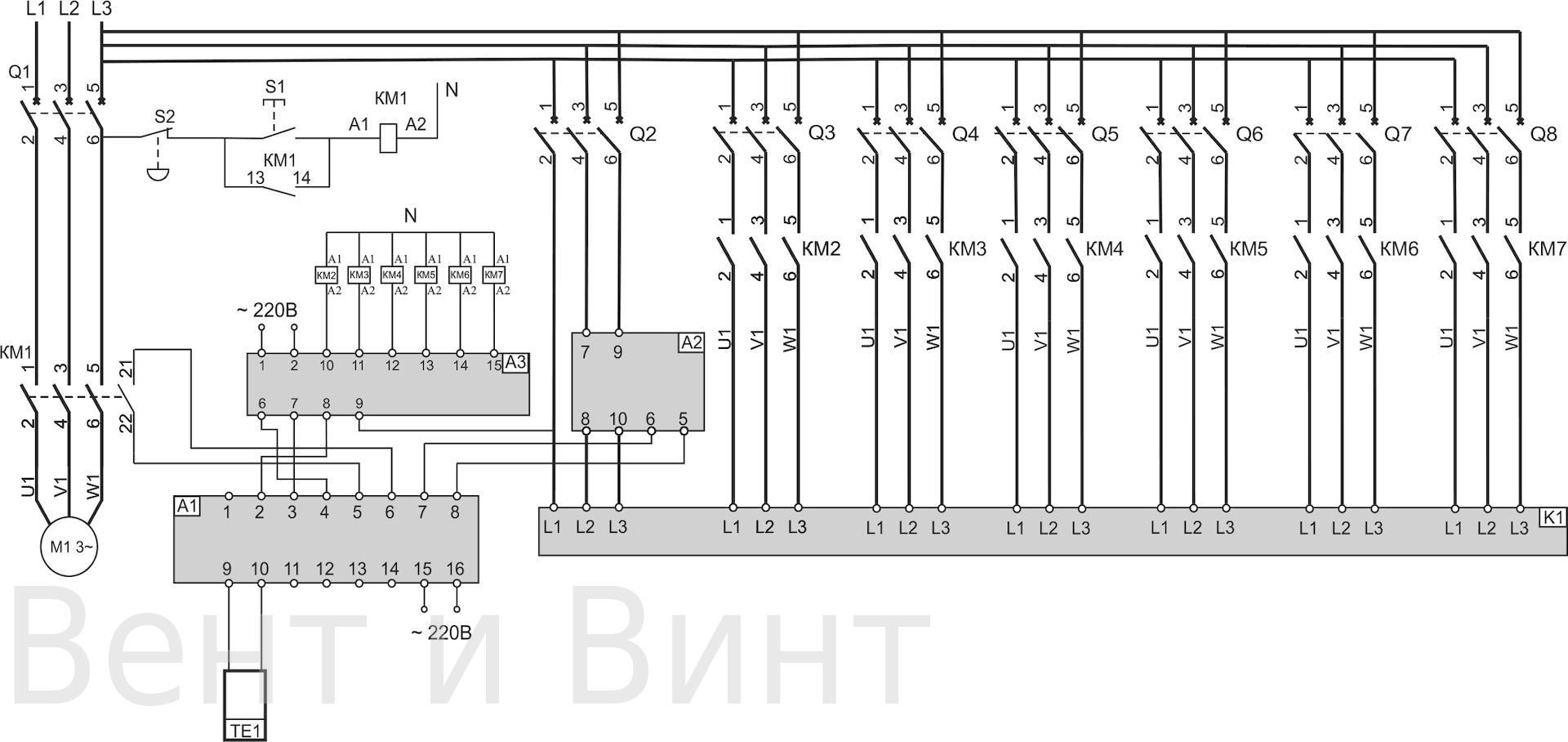

Схема подключения TT-S6
Q1- автоматический выключатель
Q2 - автоматический выключатель
Q3-Q8 - автоматические выключатели перед каждой группой мощности
М1 - двигатель вентилятора
КМ1 - магнитный пускатель
22 и 21 - дополнительные контакты магнитного пускателя
КМ2 - КМ7 - магнитные пускатели
51- кнопка ПУСК
52 - кнопка СТОП
А1 - терморегулятор Klimatl02
А2 - БРМ25 или БРМ40
АЗ - шаговый регулятор TT-S6
ТЕ1 - датчик ТД1
L1, L2 и L3 - сеть
К1 - нагреватель
