Радиальные вентиляторы ВЦ 5-50 №9 30кВт 1500 об/мин

Общие сведения

   • Среднего давления
   • Одностороннего всасывания
   • Корпус – спиральный неповоротный
   • Лопатки рабочего колеса – загнутые назад
   • Количество лопаток рабочего колеса – 10

Радиальные вентиляторы среднего давления ВЦ 5-50

   Вентиляторы радиальные ВЦ 5-50 способны развивать среднее давление при одностороннем всасывании рабочей среды. Основная сфера применения – общеобменные или местные канальные вентиляционные сети, системы воздушного отопления и кондиционирование. Возможно применение вентиляторов ВЦ 5-50 в составе линий пневматической транспортировки мелкодисперсных не абразивных материалов, а также на технологических линиях, где техпроцессом предусмотрено перемещение воздушных или химически нейтральных газовоздушных сред.

   Предельная температура перемещаемой рабочей среды для радиальных вентиляторов ВЦ 5-50 составляет +80°С при удельном содержании пыли и взвешенных частиц до 0,1 г/м.куб.

Конструктивные особенности вентилятора ВЦ 5-50

   Вентиляторы радиальные ВЦ 5-50 относятся к группе стационарного оборудования и подлежат установке на жестком несущем основании (перекрытия из металлоконструкций или железобетонный фундамент).

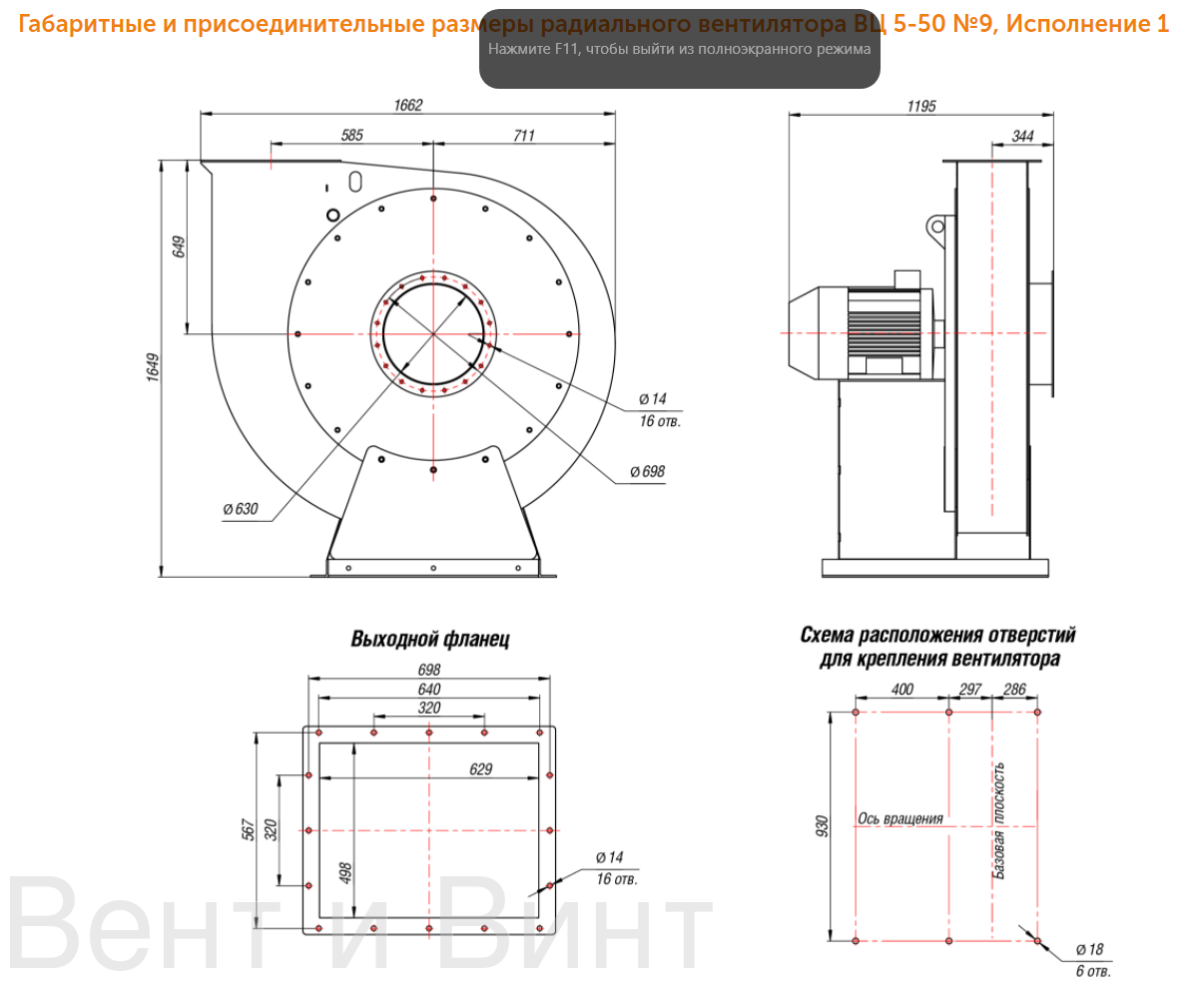

   Спиралевидный кожух в форме «улитки» выполняется из тонколистовой конструкционной стали (для вентиляторов ВЦ 5-50 в общепромышленном исполнении). Корпус не имеет возможности проворачиваться относительно опорной плоскости (выходной патрубок «смотрит» вверх). Для придания устойчивости на наружных поверхностях корпуса предусмотрены дополнительные ребра жесткости.

   Входной и выходной патрубки вентилятора радиального ВЦ 5-50 имеют фланцы с отверстиями для подключения к воздуховодам вентиляционной сети.

   Функцию привода выполняет асинхронный электродвигатель, смонтированный соосно крыльчатке, которая размещена внутри корпуса-«улитки». Рабочее колесо с 10-ю загнутыми назад лопатками насажено непосредственно на ротор электродвигателя (компоновочная схема №1).

    Для защиты оборудования от коррозии на наружные поверхности нанесено износостойкое лакокрасочное покрытие.

Радиальные вентиляторы ВЦ 5-50 условия эксплуатации

   Вентиляторы радиальные ВЦ 5-50 могут эксплуатироваться при температуре окружающей среды от -40°С до +40°С в климатических условиях У и Т по ГОСТ 15150. Категория размещения – 3 и 2. Если двигатель защищен от солнечного излучения и атмосферных осадков, допускается эксплуатация по первой категории размещения.

Основные выпускаемые типоразмеры

• Радиальный вентилятор ВЦ 5-50 №8 изготавливается по 1-й конструктивной схеме (с непосредственным соединением с двигателем) исполнения. Производительность от 8600 м³/ч до 31200 м³/ч., предельная температура перемещаемой рабочей среды до +80°С. Вентиляторы используют для установки в вентиляционных системах стационарного типа, в системах отопления, кондиционирования помещений различного типа и назначения. Допускается использование на технологических линиях, где техпроцессом предусмотрена транспортировка мелкодисперсных сыпучих материалов (при условии соблюдения требований к работе вентиляторов ВЦ 5-50-8).

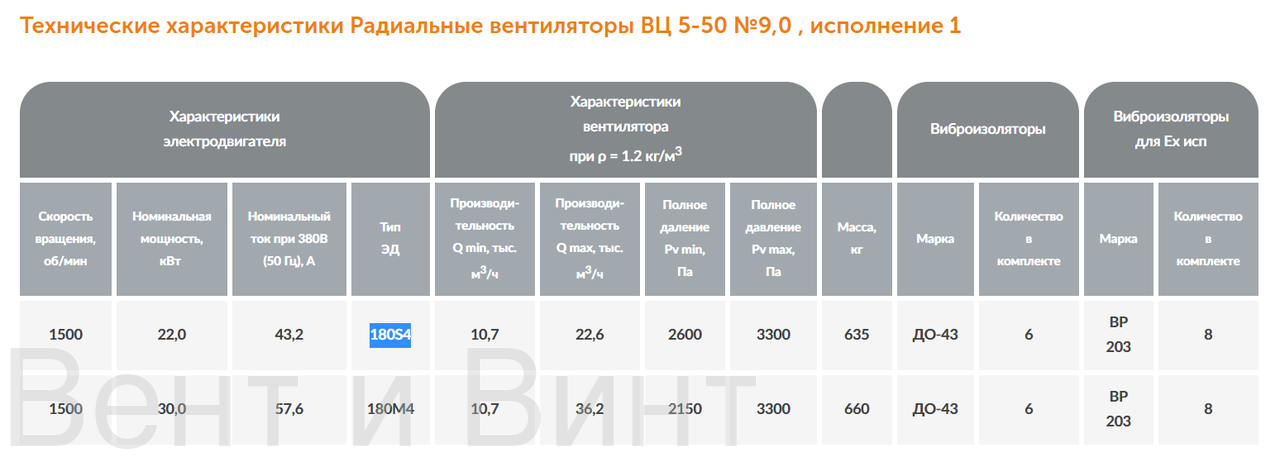

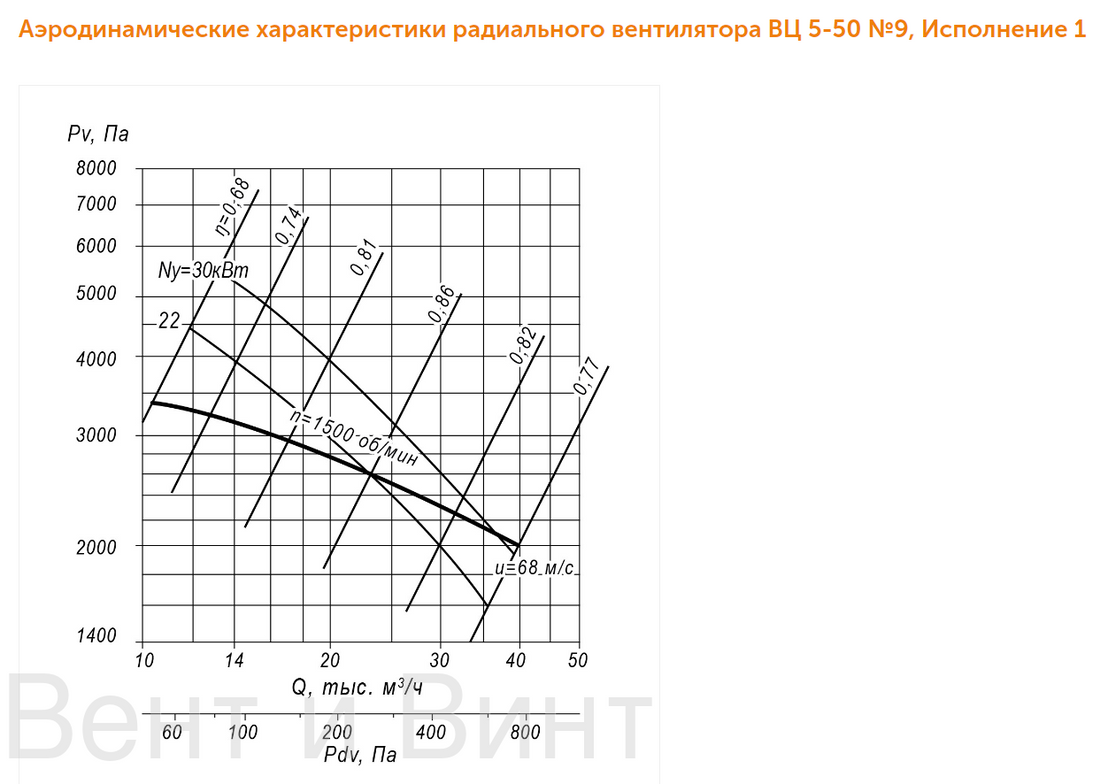

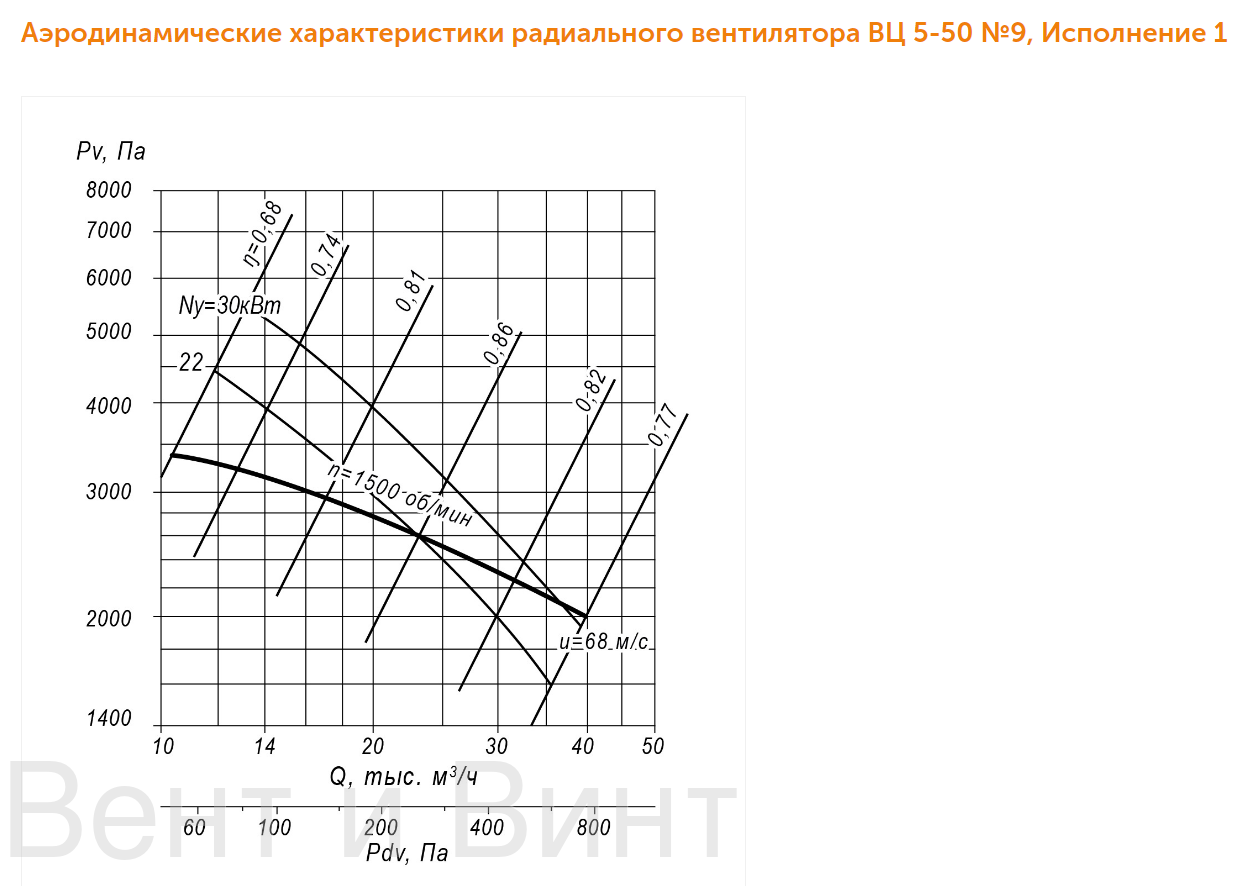

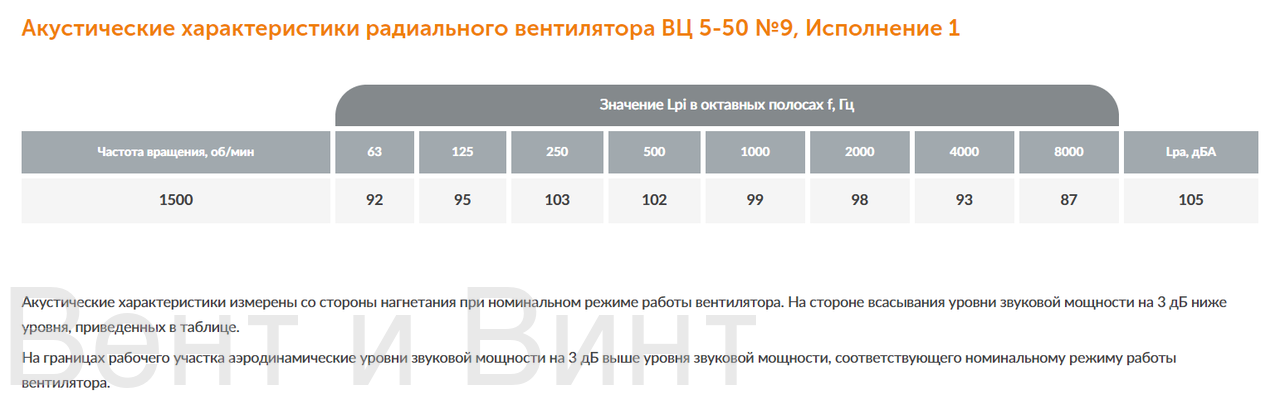

• Радиальный вентилятор ВЦ 5-50 №9 изготавливается по 1-й конструктивной схеме (с непосредственным соединением с двигателем) исполнения. Производительность от 10700 м³/ч до 36200 м³/ч., предельная температура перемещаемой рабочей среды до +80°С. Вентиляторы используют для установки в вентиляционных системах стационарного типа, в системах отопления, кондиционирования помещений различного типа и назначения. Допускается использование на технологических линиях, где техпроцессом предусмотрена транспортировка мелкодисперсных сыпучих материалов (при условии соблюдения требований к работе вентиляторов ВЦ 5-50-9).

   Заводом-изготовителем выпускаются радиальные вентиляторы ВЦ 5-50 в двух типоразмерах. Базовое исполнение – общепромышленное, но также возможно заказать и купить вентилятор ВЦ 5-50 в коррозионностойком и/или взрывозащищенном исполнении.
