Радиальные вентиляторы ВЦ 4-70 №4 0,55кВт 1450об/мин D-колеса/0,9

Радиальные вентиляторы ВЦ 4-70 №4 0,55кВт 1450 об/мин

Добавить в избранное

Рейтинг:

Мощность (Ватт):

550

Частота вращения,об/мин:

1450

Полное давление,Па:

375-155

Вес (кг):

Диаметр колеса:

0,9

Тип электродвигателя:

71А4

Вентиляторы центробежные ВЦ 4-70 низкого давления одностороннего всасывания

Описание

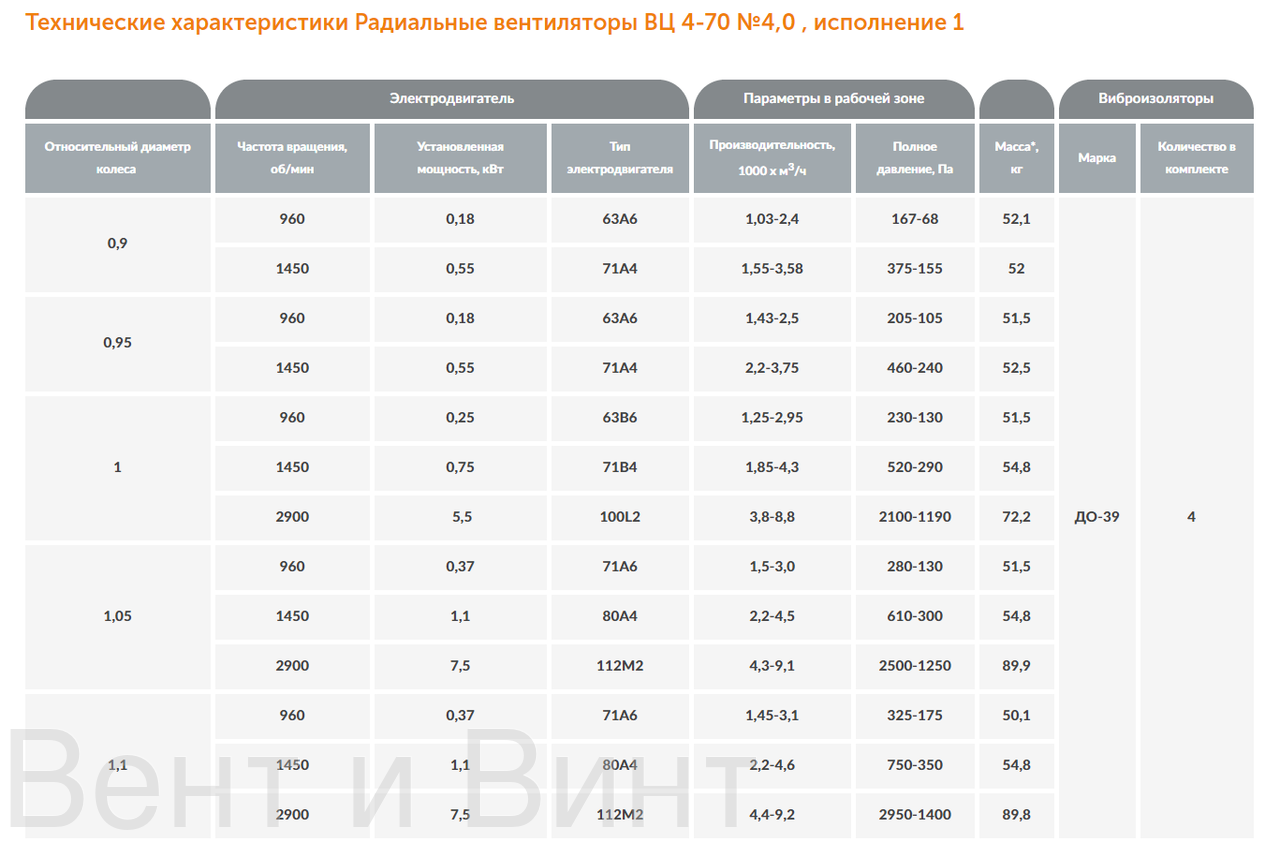

Технические характеристики

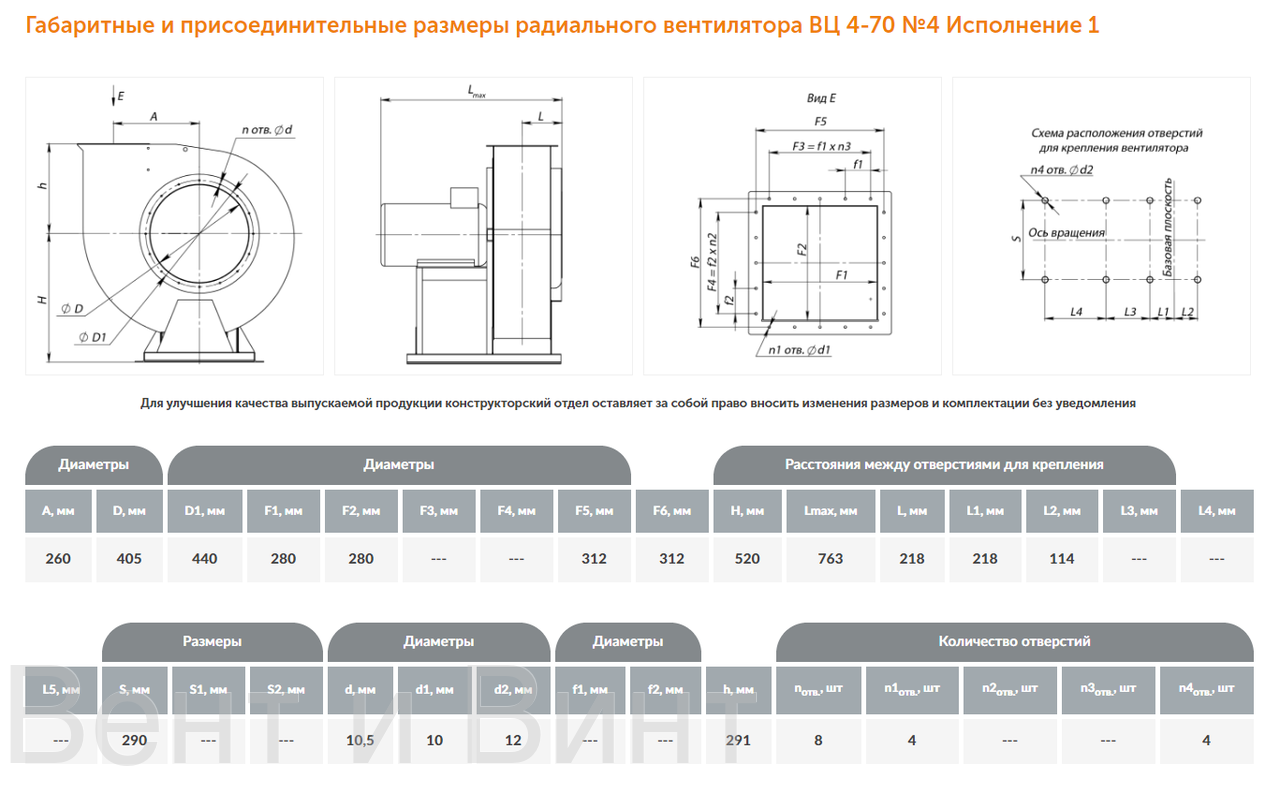

Габаритные характеристики

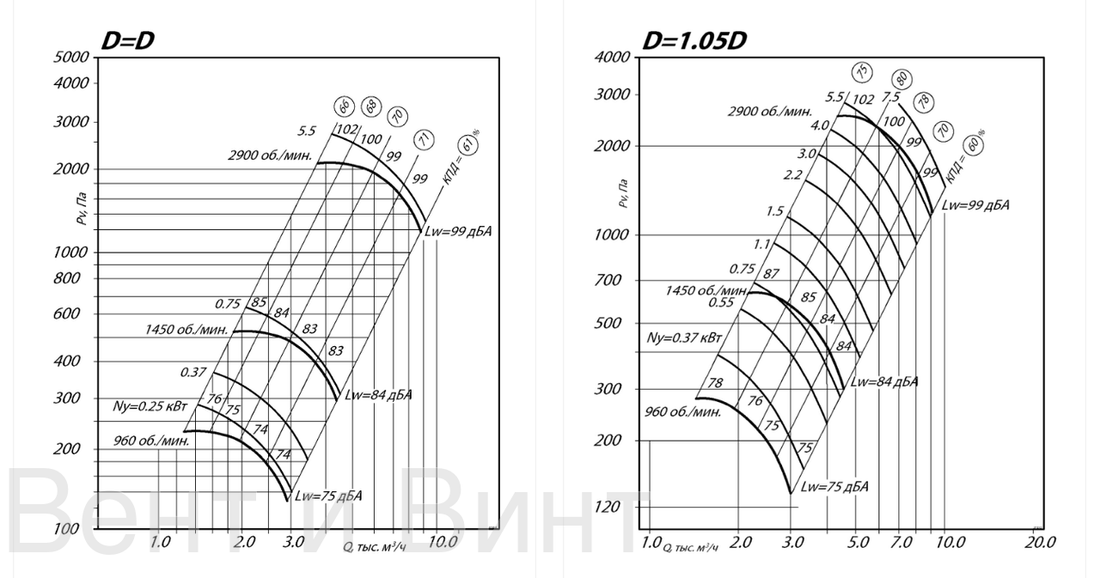

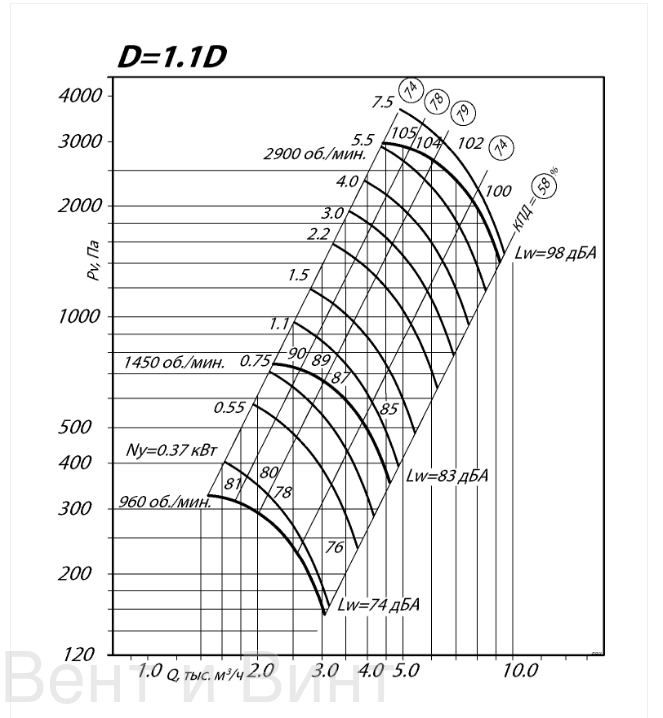

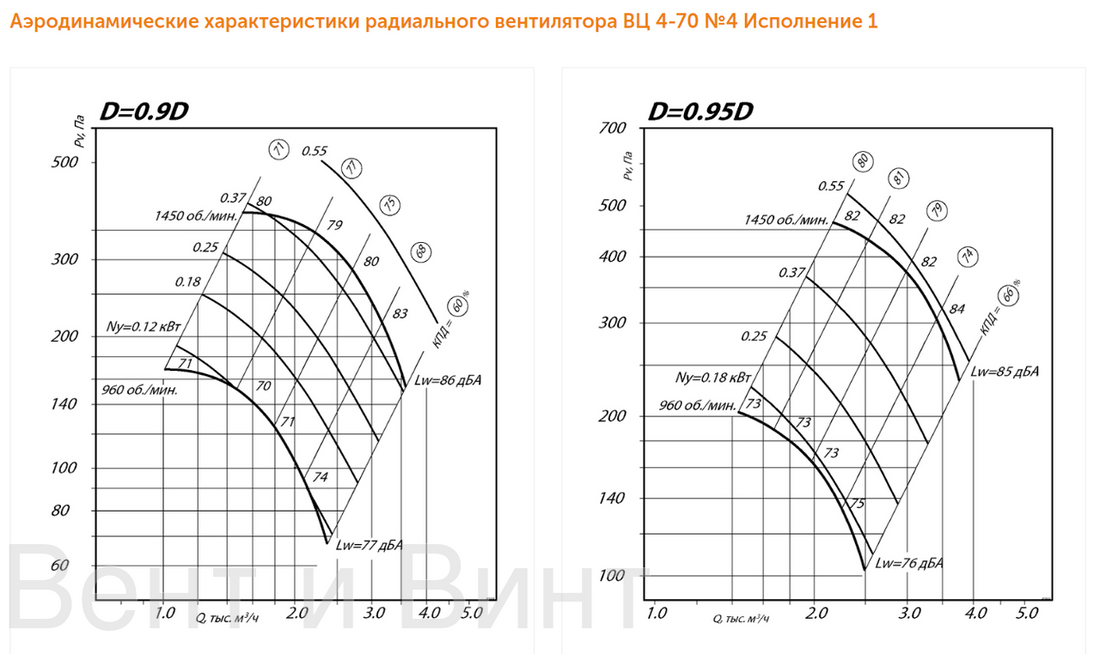

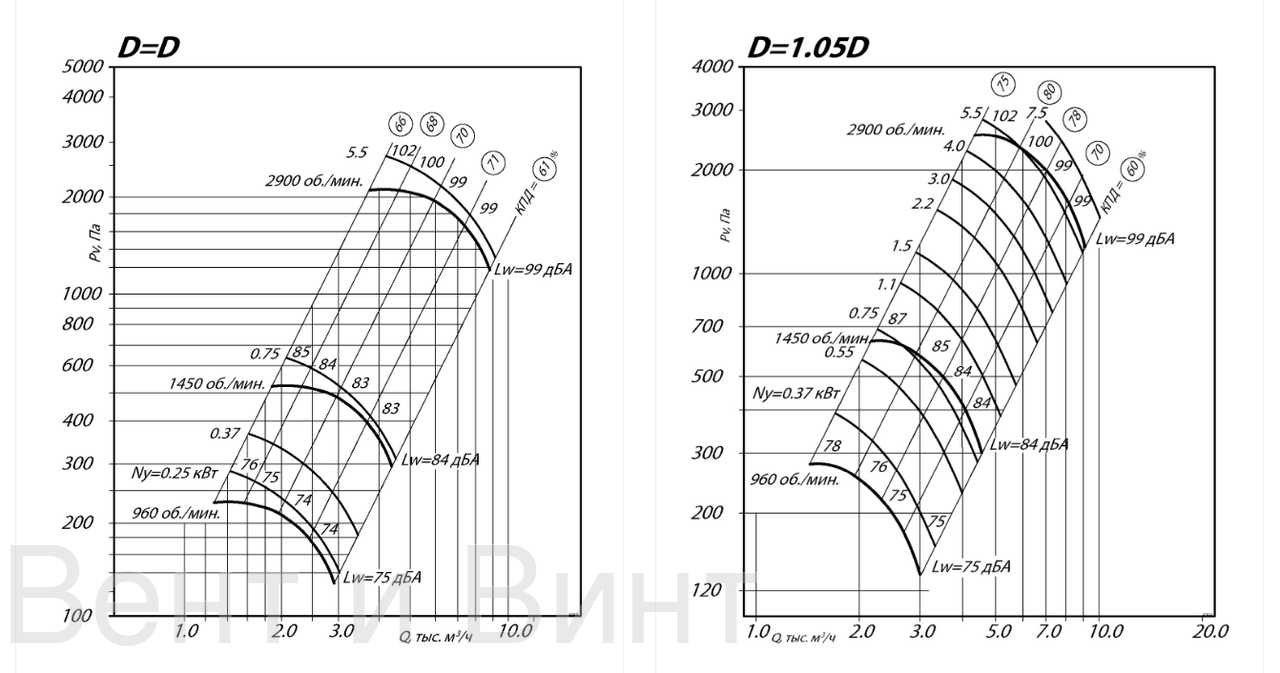

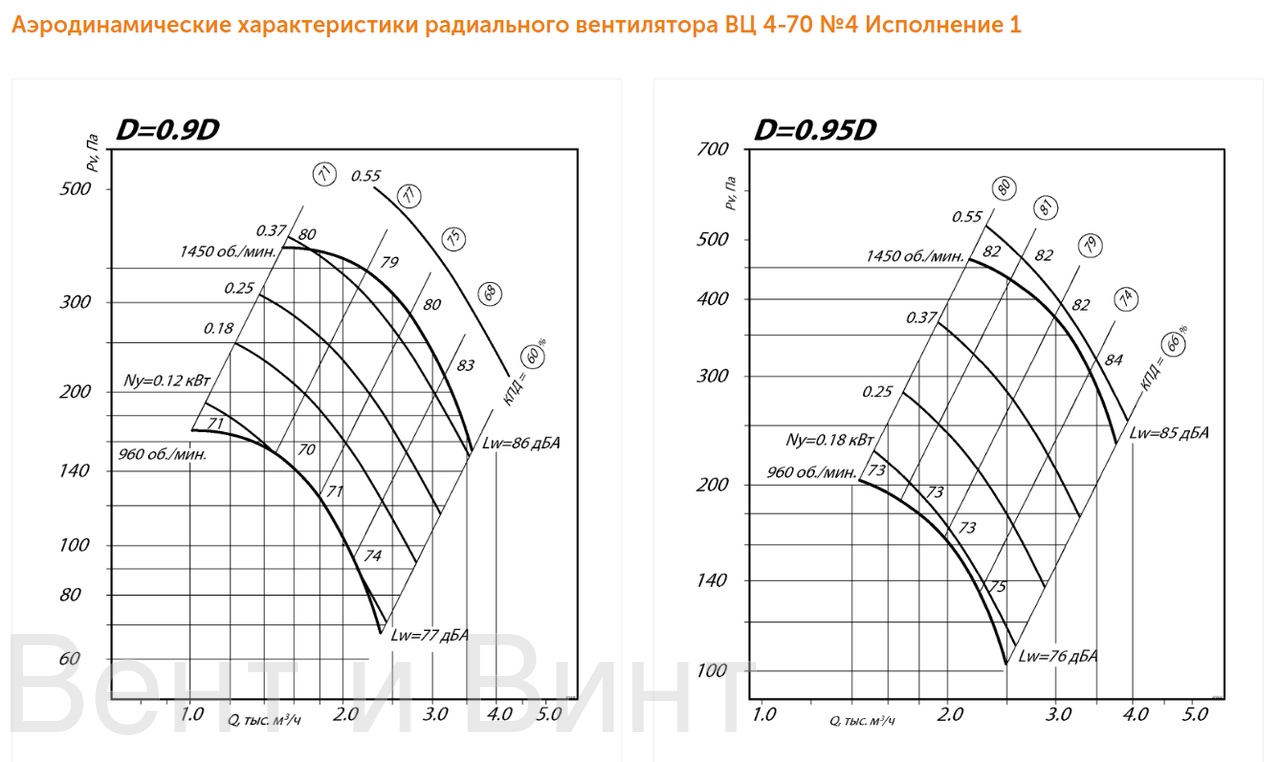

Аэродинамические характеристики

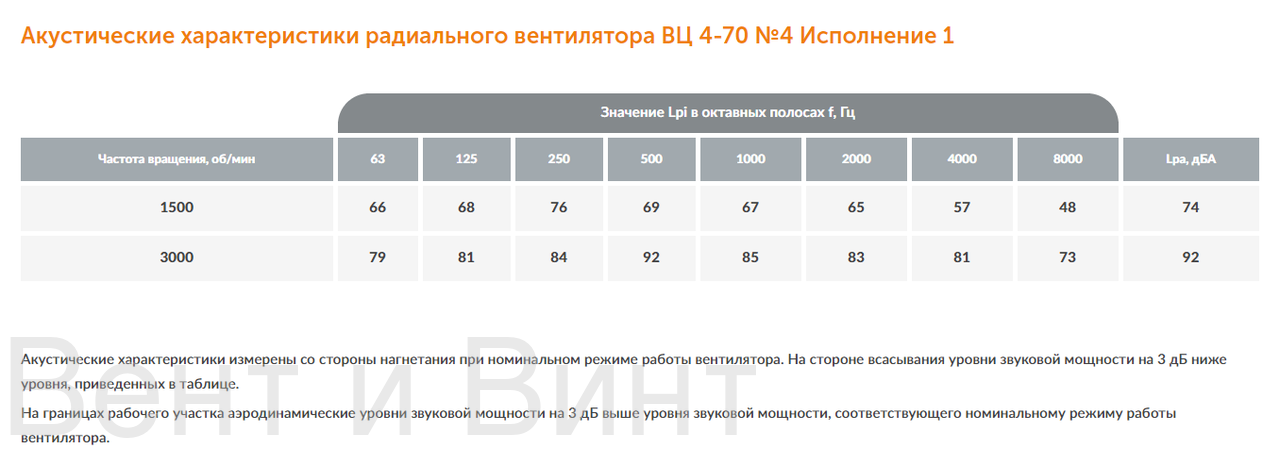

Акустические характеристики
Гарантии и оплата

Общие сведения

• Низкого давления
• Одностороннего всасывания
• Корпус – спиральный поворотный
• Лопатки рабочего колеса – загнутые назад
• Количество лопаток рабочего колеса – 12
• Направление вращения – правое, левое

Радиальные вентиляторы низкого давления ВЦ 4-70

Вентиляторы радиальные ВЦ 4-70 находят широкое применение в канальных и бесканальных приточно-вытяжных вентиляционных системах местного или общеобменного типа. Такие вентиляторы используются для организации принудительного воздухообмена в промышленных, административных и общественных зданиях.

Вентилятор радиальный ВЦ 4-70 рассчитан на низкое давление при одностороннем всасывании. Рабочая среда – предварительно отфильтрованный воздух или нейтральные газовоздушные смеси, не содержание в своем составе пожаро- и взрывоопасных компонентов, химических примесей, провоцирующих коррозию «черных» металлов, и др. Предельная концентрация мелкодисперсной пыли в рабочем потоке составляет 0,1 г/м.куб.

Конструктивные особенности вентилятора ВЦ 4-70

Радиальные вентиляторы ВЦ 4-70 низкого давления имеют компактную моноблочную конструкцию и поставляются заказчику в полностью готовом для монтажа виде в заводской упаковке.

К основным конструктивным элементам агрегата можно отнести опорную металлоконструкцию, спирально-поворотный корпус, рабочее колесо и приводную часть.

Радиальный вентилятор ВЦ 4-70 должен устанавливаться на жесткое основание с достаточной несущей способностью (железобетонный фундамент или металлоконструкция). В процессе работы агрегат генерирует вибрации и шумы, для снижения которых рекомендуется использовать специальные виброизоляторы (не входят в базовый комплект поставки). Крепление вентилятора на несущем основании производится посредством комплекта анкерных болтов.

На опорной раме размещается спирально-поворотный кожух, изготавливаемый в базовом варианте из тонколистовой низкоуглеродистой стали. При монтаже предусмотрена возможность разворота корпуса на удобный угол для подключения выходного воздуховода (шаг поворота составляет 45 градусов). Патрубки корпуса могут присоединяться к воздуховодам напрямую или посредством гибких вставок соответствующего типоразмера.

Рабочее колесо вентилятора ВЦ 4-70 представляет собой крыльчатку из 12-ти отогнутых назад лопастей. Крутящий момент обеспечивается двигателем (расположен на корпусе соосно колесу или устанавливается рядом на станине, а момент передается через ременную передачу). В целях безопасности клиноременная передача закрывается съемным кожухом.

Радиальные вентиляторы ВЦ 4-70 условия эксплуатации

Радиальные вентиляторы ВЦ 4-70 рассчитаны на долговременную безотказную работу в климатических условиях У и Т при температуре окружающей среды -40°С…+40°С. Категория размещения – 2 и 3. При условии защиты оборудования от атмосферных осадков и прямого солнечного излучения допускается монтировать агрегат по категории размещения 1.

Вентиляторы радиальные ВЦ 4-70 выпускаются в десяти типовых размерах. Базовый вариант – общепромышленного назначения из конструкционной «черной» стали. Для специальных условий эксплуатации заводом-изготовителем производятся вентиляторы радиальные ВЦ 4-70 в теплостойком исполнении (температура рабочей среды может достигать +200°С), коррозионностойком, взрывозащищенном или комбинации перечисленных вариантов.

Основные выпускаемые типоразмеры

Радиальный вентилятор ВЦ 4-70 №2,5 изготавливается по 1-й конструктивной схеме (с непосредственным соединением с двигателем) исполнения. Производительность такого вентилятора от 370 м³/ч до 2250 м³/ч. Вентиляторы ВЦ 4-70-2,5 применяют в системах, где требуется высокий КПД, низкий уровень шума и в составе канальных и бесканальных систем вентиляции. Могут подключаться к системе воздуховодов, либо устанавливаться на крыше или стенах здания. Допустимая температура рабочей среды до +80°С.

Радиальный вентилятор ВЦ 4-70 №3,15 изготавливается по 1-й конструктивной схеме (с непосредственным соединением с двигателем) исполнения. Производительность такого вентилятора от 750 м³/ч до 4510 м³/ч. Вентиляторы ВЦ 4-70-3,15 применяют в системах, где требуется высокий КПД, низкий уровень шума и в составе канальных и бесканальных систем вентиляции. Могут подключаться к системе воздуховодов, либо устанавливаться на крыше или стенах здания. Допустимая температура рабочей среды до +80°С.

Радиальный вентилятор ВЦ 4-70 №4 изготавливается по 1-й конструктивной схеме (с непосредственным соединением с двигателем) исполнения. Производительность такого вентилятора от 1030 м³/ч до 9200 м³/ч. Вентиляторы ВЦ 4-70-4 применяют в системах, где требуется высокий КПД, низкий уровень шума и в составе канальных и бесканальных систем вентиляции. Могут подключаться к системе воздуховодов, либо устанавливаться на крыше или стенах здания. Допустимая температура рабочей среды до +80°С.

Радиальный вентилятор ВЦ 4-70 №5 изготавливается по 1-й конструктивной схеме (с непосредственным соединением с двигателем) исполнения. Производительность такого вентилятора от 1950 м³/ч до 8900 м³/ч. Вентиляторы ВЦ 4-70-5 применяют в системах, где требуется высокий КПД, низкий уровень шума и в составе канальных и бесканальных систем вентиляции. Могут подключаться к системе воздуховодов, либо устанавливаться на крыше или стенах здания. Допустимая температура рабочей среды до +80°С.

Радиальный вентилятор ВЦ 4-70 №6,3 изготавливается по 1-й конструктивной схеме (с непосредственным соединением с двигателем) и по 5-й схеме (с ременным приводом) исполнения. Производительность такого вентилятора от 4000 м³/ч до 18000 м³/ч. Вентиляторы ВЦ 4-70-6,3 применяют в системах, где требуется высокий КПД, низкий уровень шума и в составе канальных и бесканальных систем вентиляции. Могут подключаться к системе воздуховодов, либо устанавливаться на крыше или стенах здания. Температура рабочей среды до +80°С.

Радиальный вентилятор ВЦ 4-70 №8 изготавливается по 1-й конструктивной схеме (с непосредственным соединением с двигателем) и по 5-й схеме (с ременным приводом) исполнения. Производительность такого вентилятора от 8100 м³/ч до 32400 м³/ч. Вентиляторы ВЦ 4-70-8 применяют в системах, где требуется высокий КПД, низкий уровень шума и в составе канальных и бесканальных систем вентиляции. Могут подключаться к системе воздуховодов, либо устанавливаться на крыше или стенах здания. Температура рабочей среды до +80°С.

Радиальный вентилятор ВЦ 4-70 №10 изготавливается по 1-й конструктивной схеме (с непосредственным соединением с двигателем) и по 5-й схеме (с ременным приводом) исполнения. Производительность такого вентилятора от 12000 м³/ч до 46500 м³/ч. Вентиляторы ВЦ 4-70-10 применяют в системах, где требуется высокий КПД, низкий уровень шума и в составе канальных и бесканальных систем вентиляции. Могут подключаться к системе воздуховодов, либо устанавливаться на крыше или стенах здания. Температура рабочей среды до +80°С.

Радиальный вентилятор ВЦ 4-70 №12,5 изготавливается по 1-й конструктивной схеме (с непосредственным соединением с двигателем) и по 5-й схеме (с ременным приводом) исполнения. Производительность такого вентилятора от 23700 м³/ч до 70500 м³/ч. Вентиляторы ВЦ 4-70-12,5 применяют в системах, где требуется высокий КПД, низкий уровень шума и в составе канальных и бесканальных систем вентиляции. Могут подключаться к системе воздуховодов, либо устанавливаться на крыше или стенах здания. Температура рабочей среды до +80°С.

Радиальный вентилятор ВЦ 4-70 №16 изготавливается по 5-й конструктивной схеме (с ременным приводом) исполнения. Производительность такого вентилятора от 28500 м³/ч до 126100 м³/ч. Вентиляторы ВЦ 4-70-16 применяют в системах, где требуется высокий КПД, низкий уровень шума и в составе канальных и бесканальных систем вентиляции. Могут подключаться к системе воздуховодов, либо устанавливаться на крыше или стенах здания. Допустимая температура рабочей среды до +80°С.

Радиальный вентилятор ВЦ 4-70 №20 изготавливается по 5-й конструктивной схеме (с ременным приводом) исполнения. Производительность такого вентилятора от 30000 м³/ч до 196000 м³/ч. Вентиляторы ВЦ 4-70-20 применяют в системах, где требуется высокий КПД, низкий уровень шума и в составе канальных и бесканальных систем вентиляции. Могут подключаться к системе воздуховодов, либо устанавливаться на крыше или стенах здания. Допустимая температура рабочей среды до +80°С.
