Контроллер Klimat 202

Максимальный ток переключения всех реле: 5 А при 220 В-/30 В- Электрическая износостойкость релейных контактов: не менее 100000 циклов.

Контроллер для систем приточной вентиляции с электрическим калорифером и водяным охладителем или электрокалорифером и фреоновым охладителем (одна/две ступени)

Не требует дополнительных настроек, система управления готова к работе сразу по включению питания Индикация текущей температуры воздуха Управление группами ТЭНов калорифера при помощи блока расширения мощности БРМ25 (БРМ40) и шагового регулятора TT-S2 (TT-S6).

Микропроцессорный контроллер Klimat202 представляет собой терморегулятор, используемый для поддержания заданной температуры в вентиляционных системах с электрическим калорифером, а также водяным или фреоновым охладителем. Поддержание заданной температуры происходит посредством включения/выключения электрического калорифера и смесительным узлом водяного охладителя, либо одной/двумя ступенями фреонового охладителя. В контроллере Klimat 202 используется пропорционально-интегральный (PI) закон регулирования, отслеживается наличие датчиков температуры воздуха и обратной воды.

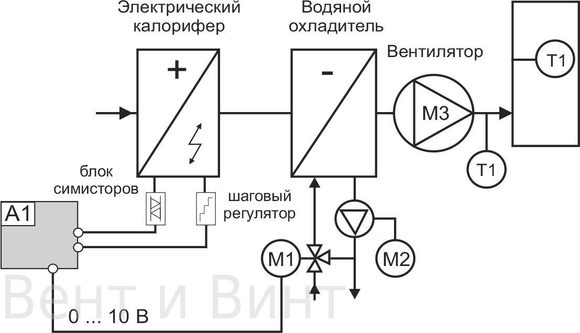

Система с электрическим калорифером и водяным охладителем:

Система с электрическим калорифером и водяным охладителем состоит из нагревателя, смесительного узла для охладителя, приточного вентилятора М3 и канального (комнатного) датчика Т1. Контроллер получает данные о температуре воздуха с канального (комнатного) датчика Т1 и периодически, если необходимо, включает электрический калорифер с помощью блока симисторов БРМ25 (БРМ40). Если электрокалорифер имеет несколько ступеней ТЭНов, то возможно подключение шагового регулятора TT-S2 (TT-S6). В состав смесительного узла охладителя входят циркуляционный насос М2, обеспечивающий непрерывную циркуляцию теплоносителя, двух или трех ходовой регулирующий вентиль, предназначенный для регулирования температуры теплоносителя и электропривод вентиля М1, который управляется сигналом 0-10 В от контроллера.

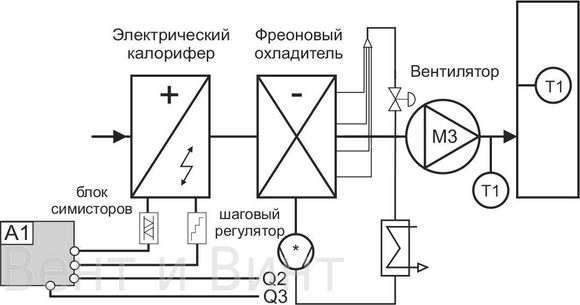

Система с электрическим калорифером и фреоновым охладителем:

Система с электрическим калорифером и фреоновым охладителем состоит из нагревателя, приточного вентилятора М3 и канального (комнатного) датчика Т1. Контроллер получает данные о температуре воздуха с канального (комнатного) датчика Т1 и периодически, если необходимо, включает электрический калорифер с помощью блока симисторов БРМ25 (БРМ40). Если электрокалорифер имеет несколько ступеней ТЭНов, то возможно подключение шагового регулятора TT-S2 (TT-S6). Терморегулятор также управляет двумя ступенями фреонового охладителя (Q1 и Q2).

Описание работы

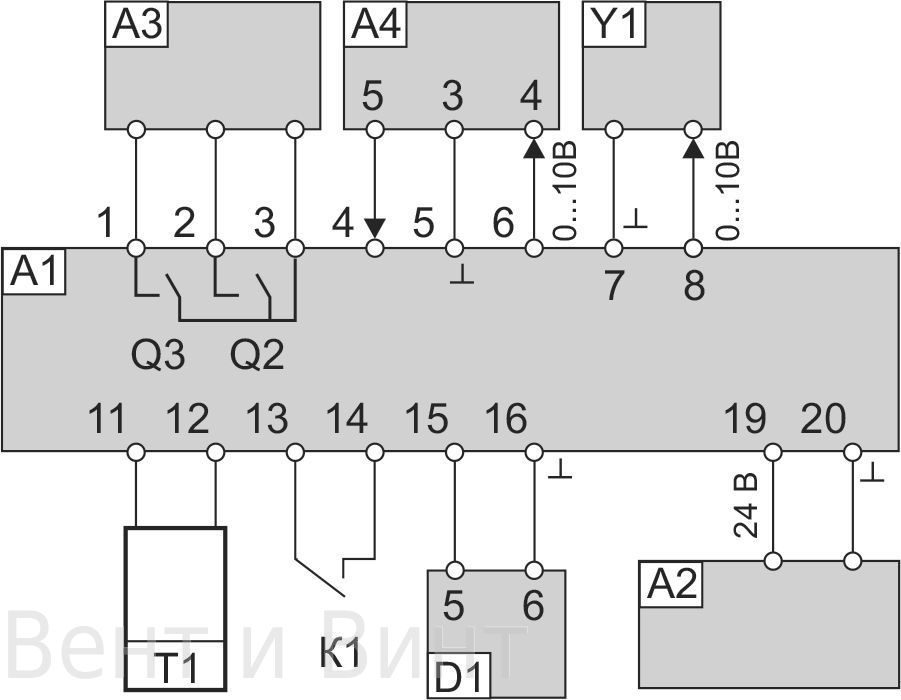

Контроллер Klimat 202 управляет двумя каналами для поддержания заданной температуры - каналом электрического нагрева и каналом охлаждения. Контроллер управляет электрическим калорифером, поддерживая заданную температуру воздуха, управляя блоком симисторов - клемма 15 контроллера. Управление расходом теплоносителя через водяной охладитель, осуществляется поддержанием заданной температуры воздуха, путем управления электроприводом Y1 смесительного клапана при помощи выходного сигнала 0 ... 10 В. Этот сигнал подается с 8 клеммы.

Если в вентиляционной системе есть фреоновый охладитель контроллер управляет им, включая по очереди две ступени охлаждения. Эти сигналы подаются с клемм 1,2 и 3.

Трансформатор А2 подает питание 24 В на контроллер А1 не зависимо от того, работает ли вентилятор. Когда вентилятор выключен контакты 13 и 14 разомкнуты и контроллер находится в режиме индикации температуры на датчике.

В этом режиме можно менять значения Т, Р и I, управляющий сигнал на блок симисторов не подается. При включении вентилятора контакты 13 и 14 контроллера должны быть замкнуты. Для этого чаще всего используют дифференциальное реле давления, устанавливаемое на приточный вентилятор.

При замыкании данных контактов контроллер переходит а рабочий режим. В этом режиме он осуществляет регулирование температуры приточного воздуха, непрерывно считывая данные с датчика температуры воздуха Т1. Контроллер отслеживает температуру на датчике воздуха и в зависимости от разницы между текущей и установленной температурой, а также в зависимости от значений Р и I поддерживает температуру воздуха в канале по PI - закону, если I установлен в ноль, то только по Р - закону.

Каналы охлаждения и нагрева независимы, имеют собственные коэффициенты Р и I, и общее значение температуры Т. Чтобы не допустить одновременной работы нагревателя и охладителя, при переходе из режима нагрева в режим охлаждения, и обратно, поддерживаемая температура должна отличаться от текущей на два градуса.
