Контроллер управляет электрическим калорифером, поддерживая заданную температуру воздуха, периодически включая/выключая блок симисторов. Управляющий сигнал выходит с клемм контроллера 1 и 2.
Трансформатор А2 подает питание 24 В на контроллер А1 постоянно, не зависимо от того, работает ли вентилятор. Когда вентилятор выключен, контакты 8 и 9 разомкнуты и контроллер находится в режиме индикации температуры на датчике. В этом режиме можно менять значения Т, Р и I, при этом управляющий сигнал на блок симисторов не подается. При включении вентилятора контакты 8 и 9 контроллера должны быть замкнуты.
Для этого чаще всего используют дифференциальное реле давления, устанавливаемое на приточный вентилятор. При замыкании данных контактов контроллер переходит в рабочий режим. В этом режиме он осуществляет регулирование температуры приточного воздуха, непрерывно считывая данные с датчика температуры воздуха Т1. Контроллер отслеживает температуру на датчике воздуха и в зависимости от разницы между текущей и установленной температурой, а также в зависимости от значений Р и I поддерживает температуру воздуха в канале по PI - закону, если I установлен в ноль, то только по Р - закону.
Во время работы контроллер отслеживает обрыв датчика температуры воздуха. Если обрыв произошел, на лицевой панели контроллера загораются все светодиоды, а индикатор показывает “00".
Описание:

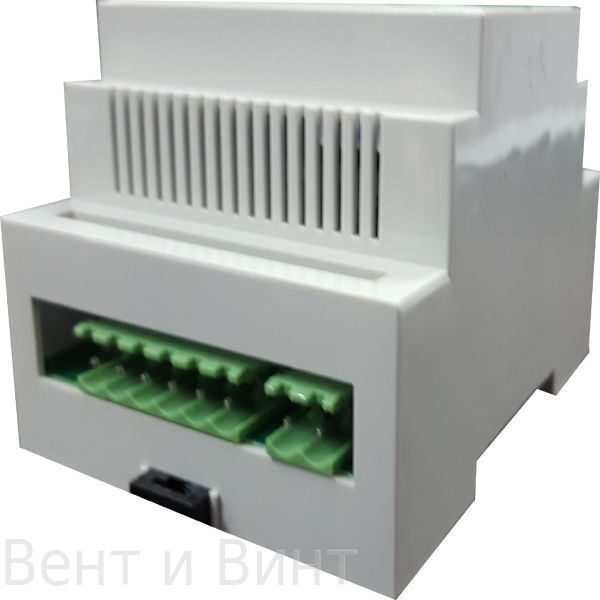

Микропроцессорный контроллер Klimat 102 представляет собой терморегулятор, используемый для регулировки температуры приточного воздуха в системах вентиляции с электрическим нагревателем. Регулирование происходит посредством управления электрическим калорифером при постоянном отслеживании температуры приточного воздуха, либо воздуха в помещении. Поддержание заданной температуры контроллер осуществляет с помощью встроенного PI (пропорционально интегрального) регулятора за счет периодического включения/выключения нагревателей при непрерывном сравнении заданной температуры и температуры датчика. Данный вид регулирования является наиболее подходящим для вентиляционных систем, так как позволяет с высокой точностью поддерживать заданную температуру в канале, сглаживая температурные колебания, и не давая системе войти в резонанс. Для регулировки температуры приточного воздуха рекомендуется использовать пропорционально-интегральное регулирование, а для температуры воздуха в помещении - пропорциональное регулирование.
На контроллере Klimat 102 отслеживается наличие датчика температуры воздуха. В случае если произойдет обрыв датчика контроллер перейдет в режим аварии. При этом на лицевой панели контроллера загораются все светодиоды, а индикатор показывает “00".
Простейшая система с электрическим калорифером состоит из нагревателя и приточного вентилятора М3. Для регулировки данной схемы применяется контроллер А1 Klimat 102. Он получает данные о температуре воздуха с канального (комнатного) датчика Т1 и периодически включает электрокалорифер с помощью блока семисторов БРМ25 (БРМ40). Если электрокалорифер имеет несколько ступеней ТЭНов, то возможно подключение шагового регулятора TT-S2 (TT-S6).
А1 - контроллер Klimat 102
А2 - трансформатор 24 В. Возможно использование трансформатора ТП12
Т1 - канальный (комнатный) датчик TD-K1000 (TD-V1000) с измерительным элементом Rt1000
D1 - блок симисторов БРМ25 (БРМ40)
К1 - контакты подтверждения работы вентилятора (может включаться от дифференциального датчика давления PS500 или PS1500)
АЗ - шаговый регулятор TT-S2 (для TT-S6 использовать клеммы (8-7-5). Если шаговый регулятор не используется, необходимо установить перемычку между клеммами 3 и 5 на контроллере.
