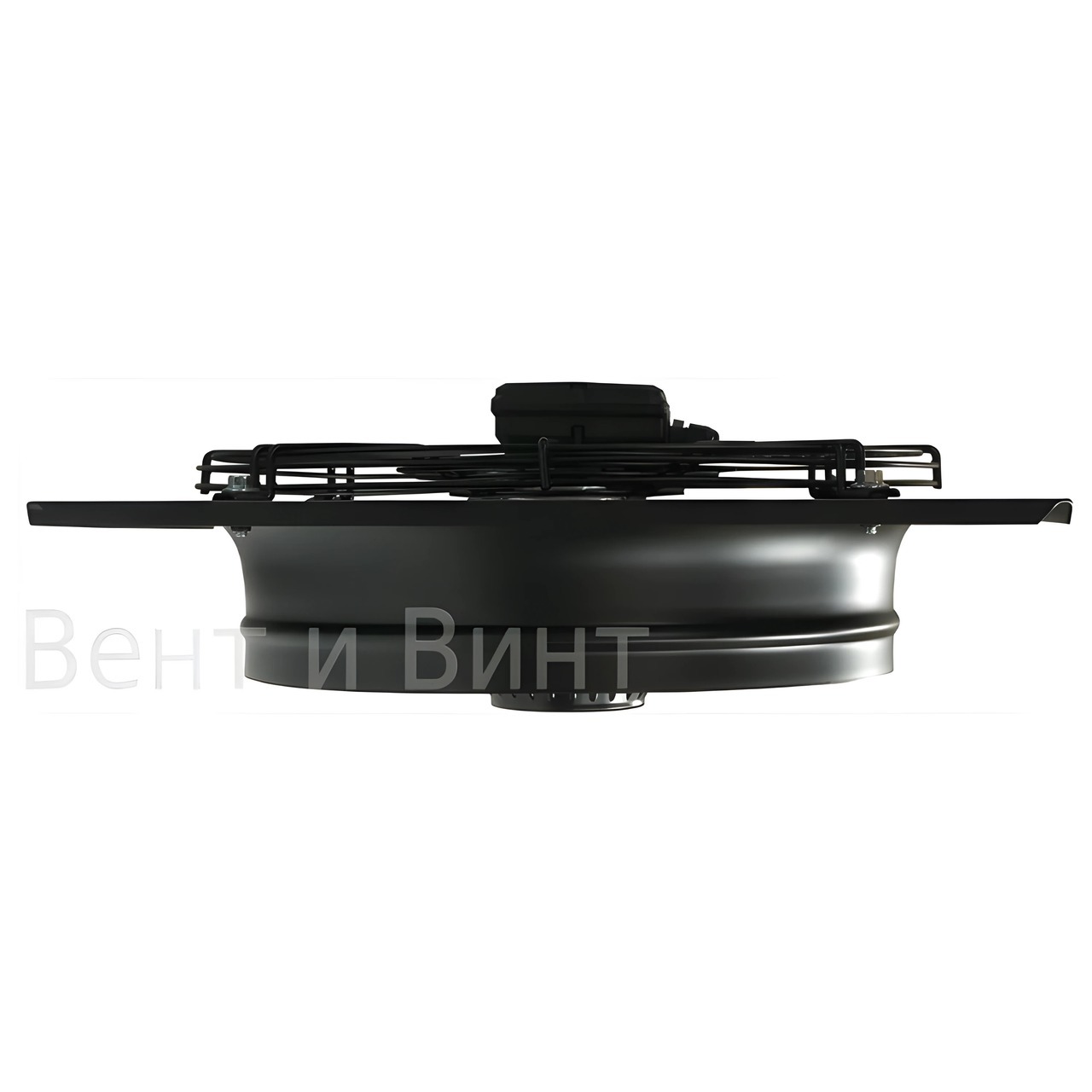

Данная серия вентиляторов оснащена двигателями с внешним ротором. Крыльчатка имеет серповидные лопасти, динамически балансированные по двум плоскостям, что обеспечивает минимальный уровень шума. Монтаж вентиляторов легко производится в проемы стен и в несущие конструкции. Использование вентиляторов возможно для отведения тепла или для обдувания разнообразного оборудования и технологических установок.
Стандартное направление вращения лопастей вентиляторов YWF — против часовой стрелки, если смотреть на ротор — всасывание, направление вращения лопастей по часовой стрелке — нагнетание.
Характеристики серии YWF-B
- Компактные, малошумные вентиляторы.
- Лопасти из углеродистой стали с лакокрасочным покрытием.
- Удобный монтаж.
- Установка в любом положении.
- Ресурс не менее 40 000 часов работы.
- Класс защиты электродвигателя IP 44.
- Биметаллическая защита двигателя.
Пример обозначения:
вентилятор осевой YWF-4Е-250 with plate
где: YWF – серия осевого вентилятора;
4 – число полюсов электродвигателя;
Е – комплектация однофазным двигателем;
(D - комплектация трехфазным электродвигателем);
250 – типоразмер вентилятора (по диаметру рабочего колеса);
with plate - с настенной панелью
Характеристики:

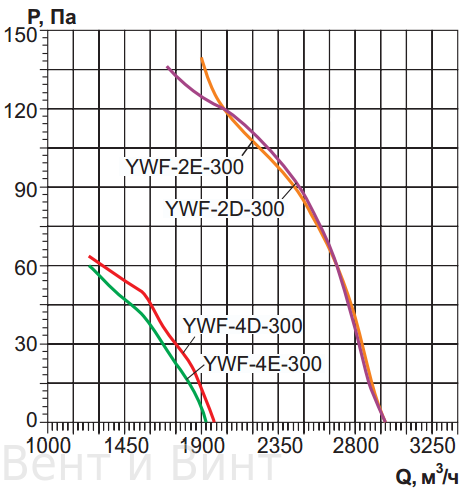

График:
Электрическая схема подключения к вентилятору на 220В:
Электрическая схема подключения к вентилятору на 380В:
