Узлы прохода без кольца для сбора конденсата УП1 D200

Выберите узел прохода УП1:
Описание модиф.: Узел прохода УП1 без клапана и без кольца для сбора конденсата
Узлы прохода монтируют в местах прохода стальных вентиляционных шахт на покрытиях различных зданий.
Рейтинг:
2500.00 руб.

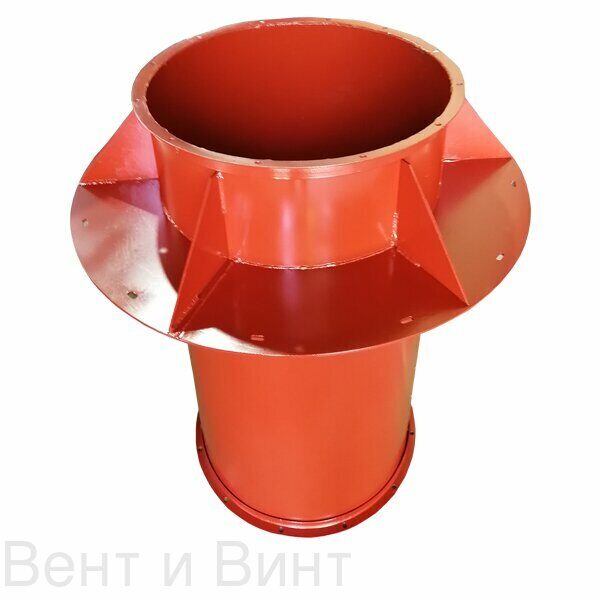

Узлы прохода УП 1 состоит из патрубка длиной 1м который  изготавливается из чёрной стали 1.5мм и опорной площадки толщиной 4мм, опорная площадка обваривается сплошным швом с основным патрубком после чего между опорной площадкой и патрубком ввариваются треугольные пластины толщиной 4мм, что предаёт изделию дополнительную жёсткость. Для защиты от коррозии готовый узел прохода УП 1 грунтуется.

Как правило, узлы прохода общего назначения устанавливаются на железобетонные стаканы, но на усмотрение проектировщика узлы могут монтироваться непосредственно на плоскую кровлю.

В стандартном исполнении узлы прохода УП 1 изготавливаются без кольца для сбора конденсата, по желанию заказчика компания Вент и Винт изготовит узлы прохода с кольцом для сбора конденсата, а так же мы производим узлы прохода по Вашим чертежам\

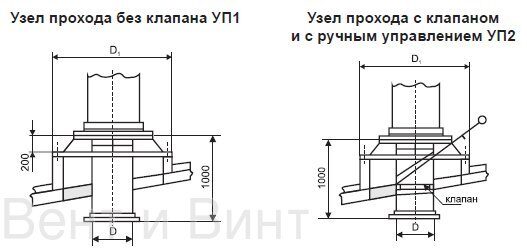

Узел прохода без клапана

Масса, кг

D1

Модель

D

УП 1

200

17,6

540

УП 1-01

250

18,6

УП 1-02

315

29,9

УП 1-03

400

26,0

840

УП 1-04

450

30,0

УП 1-05

500

36,0

УП 1-06

630

41,0

1140

УП 1-07

710

48,0

УП 1-08

800

53,0

УП 1-09

1000

65,2

1340

УП 1-10

1250

77,0

1590
